Problème installation compteur MMB
Auteur Message
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
Of course Mr. Green

Attention toute fois, ce ne reste que ma comprehension du truc et en aucun cas une verité garantie (quoique je ne vois pas d'autres possibilité)
Ven 9 Mai - 20:08 (2014)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Ven 9 Mai - 20:08 (2014)
Madmax
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 22 978
Localisation: 69 dans les vignes
Masculin

Message Problème installation compteur MMB Répondre en citant
on va attendre pour voir si c'est tout bon
ensuite je coupe le topic en 2 pour en faire avec le compteur Daytona Velona

_________________


XL 883 LOW 2006 carbu-fatboy 2000 carbu
Cul d'acier Long Ride N°3 -Speed-Tricard #4: ************
This is good
Mon 48'ster
Maxster II
Ven 9 Mai - 20:11 (2014)
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant

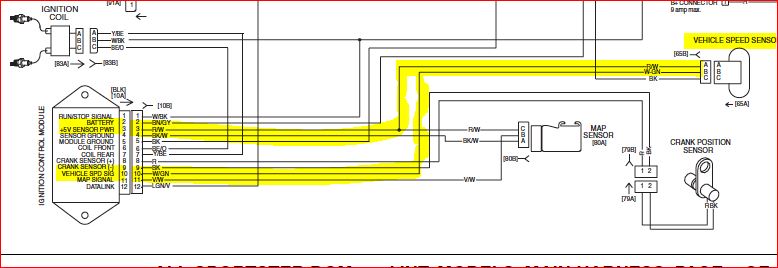

De toute facon en regardant le schema une nouvelle fois, on voit bien que la denomination sur l'ICM pour le W/GN est Vehicule Speed Signal.
Et comme c'est le sensor qui envoi l'info et pas l'ICM ce ne peut etre que celui la, le R/W alimentant en meme temps le Map et le Speed sensor.

Si le R/W etait un retour ca voudrait dire 2 infos sur le meme cable donc multiplexage et je ne pense pas que cela fonctionnerait pour ce type de signal.

Si Lorie passe il confirmera ou infirmera....
Ven 9 Mai - 20:16 (2014)
Aym
Sportster de bronze

Hors ligne

Inscrit le: 10 Avr 2013
Messages: 146
Localisation: Le Vibal
Masculin

Message Problème installation compteur MMB Répondre en citant
Merci pour votre aide en tout cas c'est super cool ! Okay Okay Okay

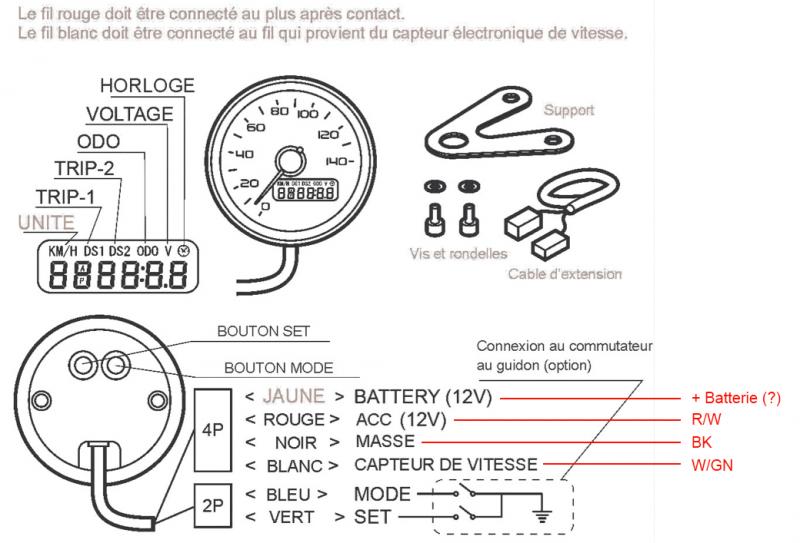

Donc pour résumer tout ça voici ce que j'ai compris (en rouge):



J'ai bon ? Mr. Green

_________________
Ma brêle

Ven 9 Mai - 20:32 (2014) Visiter le site web du posteur
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
Nop, c'est pas bon

le R/W tu n'as que du 5V

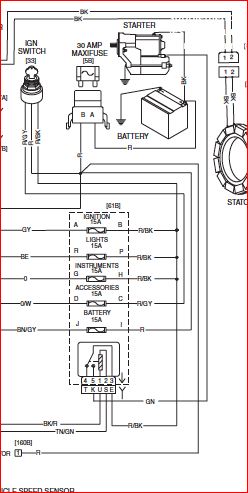

Regarde sur le schema que tu as mis (le 2eme le lisible)

Pour le fil rouge du compteur tu te piques apres fusible sur le O/W (fuse accessoire mais tu peux le retrouver aussi sur la prise 20A instrument.) C'est un plus apres contact.

le fil jaune du compteur sur le BN/GY apres fusible bien sur (repéré Battery sur le schema) C'est l'alimentation permanente de l'alarme ce qui va te permettre de pas avoir a regler l'heure du compteur a chaque redemarrage
Ven 9 Mai - 20:51 (2014)
Aym
Sportster de bronze

Hors ligne

Inscrit le: 10 Avr 2013
Messages: 146
Localisation: Le Vibal
Masculin

Message Problème installation compteur MMB Répondre en citant
Ok, va falloir que je fasse ça à tête reposée... Je vous tiens au jus... Merci en tout cas Okay

_________________
Ma brêle

Ven 9 Mai - 20:55 (2014) Visiter le site web du posteur
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
Oubli pas d'enlever le fuse 30A avant de bricoler l'elec. et prevoit aussi qques fuse 15A au cas ou (de toute facon c'est pas perdu)
Ven 9 Mai - 20:57 (2014)
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
On demande Lorie pour une analyse de schema, la petite Lorie est demandée en section elec Mr. Green
Ven 9 Mai - 22:52 (2014)
Philippe S
Modérateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 18 557
Localisation: de Nantes
Masculin

Message Problème installation compteur MMB Répondre en citant
Bon j'ai trouvé le topic Jannot Mr. Green

J'ai zieuté en diagonale ce topic

Déjà il faudrait la doc du constucteur Wink Sinon je crois voir que le fil jaune doit etre au + permanent ce qui à priori ne serait pas le cas ( rester de l'horloge )

Sinon quel est l'autre souci ?

et quelle est l'année de la meule ? ( bordel ! les profils à jour !! )

_________________
1200 R 2007
stage 2 AAC SE 249°
race head gasket
KN filter
Heavy duty Barnett 15 disk clutch
chromed short shot



L'actu m'a couvert d'urticaire
Sam 10 Mai - 13:01 (2014)
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
Donc sauf erreur de ma part le jaune va bien sur le BN/GY apres fuse batterie puisque lié au R veant du fuse 30A (qui se trouve avant contact)




Pour le reste confirmer l'analyse sur le speed sensor du retour de signal de vitesse a savoir pour moi le W/GN (les 2 autres etant toujours pour moi une masse et une alimentation 5V)


Sam 10 Mai - 13:13 (2014)
Philippe S
Modérateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 18 557
Localisation: de Nantes
Masculin

Message Problème installation compteur MMB Répondre en citant
Il faut qu'il vienne se piquer sur les cables du capteur de vitesse
MAIS ce meme capteur doit toujours etre relié à l' ECM

Donc il faut connecter le fil ( blanc / vert ) comme dit Sith sur le fil blanc du connecteur 4 voies du compteur Okay

Encore un qui va se passer du voyant de reserve Mr. Green

_________________
1200 R 2007
stage 2 AAC SE 249°
race head gasket
KN filter
Heavy duty Barnett 15 disk clutch
chromed short shot



L'actu m'a couvert d'urticaire
Sam 10 Mai - 13:31 (2014)
Sith
Invité

Hors ligne




Message Problème installation compteur MMB Répondre en citant
PAs grave, l'en a pas, c'est un carbu Mr. Green
Sam 10 Mai - 13:37 (2014)
Philippe S
Modérateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 18 557
Localisation: de Nantes
Masculin

Message Problème installation compteur MMB Répondre en citant
Sith a écrit:
PAs grave, l'en a pas, c'est un carbu Mr. Green


décidement l'a pas de bol Mort de Rire Mr. Green Okay

_________________
1200 R 2007
stage 2 AAC SE 249°
race head gasket
KN filter
Heavy duty Barnett 15 disk clutch
chromed short shot



L'actu m'a couvert d'urticaire
Sam 10 Mai - 14:26 (2014)
Aym
Sportster de bronze

Hors ligne

Inscrit le: 10 Avr 2013
Messages: 146
Localisation: Le Vibal
Masculin

Message Problème installation compteur MMB Répondre en citant
Moi je suis très fier de mon carbu ! Mr. Green Mr. Green Mr. Green

_________________
Ma brêle

Sam 10 Mai - 16:38 (2014) Visiter le site web du posteur
Philippe S
Modérateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 18 557
Localisation: de Nantes
Masculin

Message Problème installation compteur MMB Répondre en citant
Aym a écrit:
Moi je suis très fier de mon carbu ! Mr. Green Mr. Green Mr. Green


et sinon ça tourne ce compteur ?

_________________
1200 R 2007
stage 2 AAC SE 249°
race head gasket
KN filter
Heavy duty Barnett 15 disk clutch
chromed short shot



L'actu m'a couvert d'urticaire
Sam 10 Mai - 16:56 (2014)
