Mini Switch (synthese page 1)
Aller à la page: 1, 2, 369, 70, 71  >

Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
Mini Switch (synthese page 1)
Auteur Message
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Synthese

-le schéma electrique:







-les poignées :

http://www.ebay.fr/itm/1-Guidon-Maitre-Cylindre-Frein-Levier-Embrayage-Moto…
(avec contact frein et embrayage )

Poignée à tirage rapide

http://www.bikers-store.fr/recherche.html?searchstring=poignée de tirage

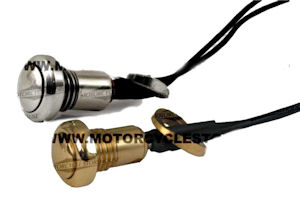

-les boutons poussoirs :

http://www.bikers-store.fr/bouton-poussoir-inox,p-267.html?famille=312&…
http://www.bikers-store.fr/interrupteur-7281-starthornturnsignal,p-6168.htm…
http://motogadget.com/en/griff-taster/push-button-controls-m-switch/m-switc…
http://www.ebay.com/itm/141025816949#ht_822wt_906

-les inter à leviers :

http://www.bikers-store.fr/interrupteur-universel-3-positions-onoffon-612v,…



-demarreur :


http://www.bikers-store.fr/bouton-de-demarreur-custom,p-5478.html?famille=3…

http://www.classicautoelec.com/boutons-poussoirs/395-bouton-poussoir-60a-co…

http://www.classicautoelec.com/boutons-poussoirs/691-bouton-poussoir-chrome…

-prises :


Les fiches s'appellent en bon anglais Terminal pin 16-20 AWG référence HD : 72169-07 il t'en faut 14 en tout.

Je donne aussi les références des Molex:
Housing 6 way pin Black ref HD : 72188-07BK
Housing 8 way pin Grey ref HD : 72447-07GY




-divers :

Patapouf a écrit:
Les liens sauvegardés du poste du Oldster pour le cas où je me décide à me lancer aussi :

http://sportster.xooit.com/t4037-la-mienne.htm?start=2355#p311781
http://sportster.xooit.com/t4037-la-mienne.htm?start=2445#p315697

http://www.bikers-store.fr/interrupteur,p-2541.html?famille=326&page=4
http://www.garageavue.fr/accessoires-daytona-/4649-commodo-2-boutons-dayton…


Projet de MAX

je met aucun bouton sur le guidon Cool

Je place mes bouton de Cligno en bout de poignée
Le coupe circuit et Start sur la fixation de la bobine d'allumage (voir photo)
Le phare soit sur le cache batterie ou comme dit plus haut sur le T (a voir)

Tirage Double cable Noir 8.09€
http://www.bikers-store.fr/tirage-double-cable-noir,p-21156.html?famille=49…

Bouton Poussoir Cligno 18€ × 2 = 36€
http://www.bikers-store.fr/bouton-poussoir-inox,p-267.html?famille=312&…

Interrupteur Pour Phare Av 8.18€
http://www.bikers-store.fr/interrupteur-universel-3-positions-onoffon-612v,…

Bouton Start 16.21€ (un peut gros comme bouton)
http://www.bikers-store.fr/bouton-de-demarreur-custom,p-5478.html?famille=3…
ou (plus petit) 3.12€
http://www.bikers-store.fr/interrupteur-7281-starthornturnsignal,p-6168.htm…
Interrupteur Pour Coupe Circuit 5.45€
http://www.bikers-store.fr/interrupteur-universel-2-positions-onoff-612v-sm…


le tout pour environ 60€ Cool


Pour le contacteur d'embrayage:
comment le Shunter de manière a ce quel démarre seulement en point mort (Greg t'es la?) Mr. Green






Projet de HD2B


Une partie de la commande est passée. En plus des tarauds en 5/16, le foret qui va avec.












Projet de MADMAX

voila le matos commandés


poignées à 40 €
http://www.bigjack-cycle.com/produit.asp?id_produit=3991

leviers 47€
http://www.ebay.fr/itm/1-Guidon-Maitre-Cylindre-Frein-Levier-Embrayage-Moto…

Bouton Poussoir Cligno 18€ × 2 = 36€
http://www.bikers-store.fr/bouton-poussoir-inox,p-267.html?famille=312&…

Interrupteur Pour Phare Av 2.39€
http://www.classicautoelec.com/mini-interrupteurs-métalliques-à-levier-unip…
protection 1 €
http://www.classicautoelec.com/accessoires-interrupteurs/386-capuchon-d-eta…

Bouton Start 12.90€
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=261235664105&ssPa…

Interrupteur Pour Coupe Circuit 5.45€
http://www.bikers-store.fr/interrupteur-universel-2-positions-onoff-612v-sm…

Tirage Double cable chrome 9 €
http://www.bikers-store.fr/tirage-double-cable-chrome,p-21155.html?searchst…


Projet de JPM94

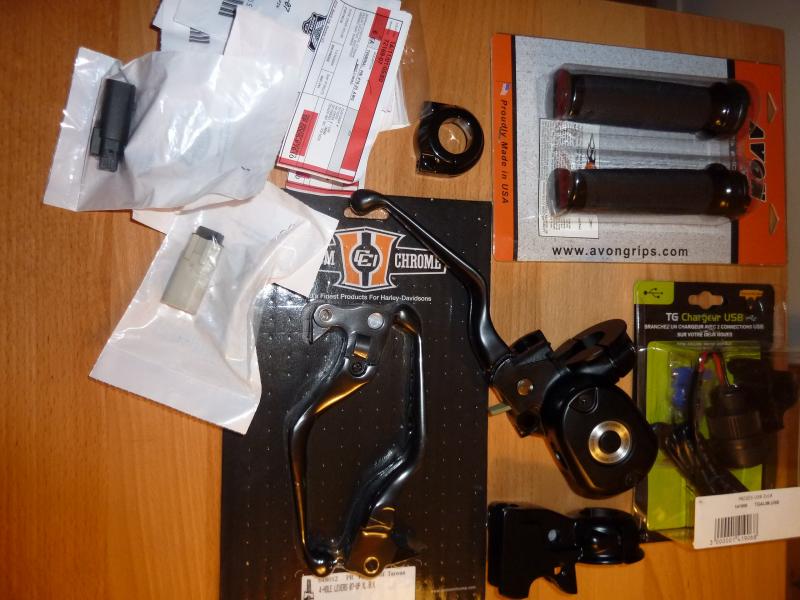

Ben voila le mien :


Poignées Avon, leviers, commande embrayage et frein avec maitre cylindre, mon chargeur USB, poignée de tirage et prises avec les broches.
Les switch motogadget arrivent demain, en revanche toujours pas le guidon Evil or Very Mad mais il arrive en France d'après le suivi Rolling Eyes

Dès que je récupère le guidon, je mesure les longueurs de câbles électriques et la longueur pour la durite avia après je passe commande de :

cosses plates http://www.autoelectricsupplies.fr/product/825/category/2
câbles http://www.autoelectricsupplies.fr/product/70/category/114
interrupteurs http://www.autoelectricsupplies.fr/product/247/category/49 ON/OFF coupe circuit et ON/OFF/ON pour le code/phare
bouchons pour les interrupteurs http://www.autoelectricsupplies.fr/product/249/category/49
cache de sécurité pour coupe circuit http://www.autoelectricsupplies.fr/product/669/category/49

un boitier pour les interrupteurs de type http://www.conrad.fr/ce/fr/Search.html?search=boîtier aluminium

Chez silverperformance :

durite avia http://www.silverperformance.fr/kit-avant-une-durite-frein-aviation-hel-mac…

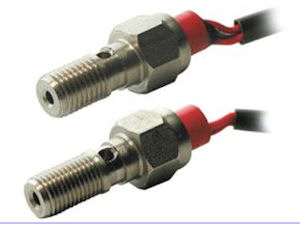

contacteur feu stop av http://www.silverperformance.fr/vis-contacteur-feux-stop-hydraulique-10x125…
et liquide de frein ...







----------------------------------------------------------------------------------------------------------------------------------------------------------------

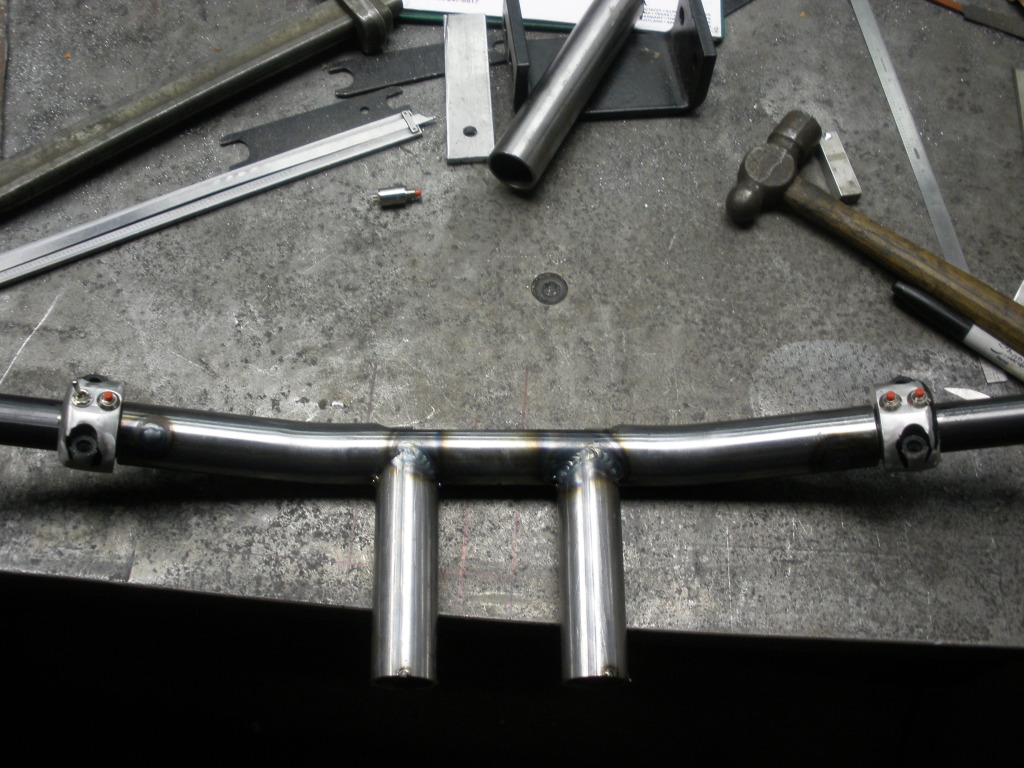

Bon Voila j'ai dans l"idée depuis pas mal de temps de viré mes commodo pour passer des mini bouton

Gerg et emi30 l'on fait et je trouve ça vraiment tip top
je pense pas être le seul d’ailleurs Mr. Green

Il existe plusieurs façon de faire donc j'aimerai des avis, des témoignage, des liens Bref le MAX (-max-) d'info sur le sujet Cool

Pour moi je souhaiterai limiter le nombres de bouton a 4 les seul que je me sert (Phare, Cligno et Start) les autres je vire

je part dans l'idée le les mettre sur les cocotte, vous en penser quoi?

exemple



j'ai quelques liens pour les future bouton

pour le Phares ON/OFF/ON

http://www.bikers-store.fr/interrupteur-universel-3-positions-onoffon-612v,…

pour le Start et les cligno

http://www.bikers-store.fr/bouton-poussoir-inox,p-267.html?famille=312&…
ou
http://www.bikers-store.fr/interrupteur-7281-starthornturnsignal,p-6168.htm…

_________________
http://flns.leforum.eu

Dernière édition par -MAX- le Dim 21 Juil - 14:39 (2013); édité 1 fois
Sam 20 Juil - 14:04 (2013) Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Sam 20 Juil - 14:04 (2013)
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Effectivement même idée de virer les commodos.

Mais je suis moins minimaliste que toi et je voudrais conserver toutes les fonctionnalités actuelles. Le problème que je n'ai, pour l'instant, pas solutionné concerne le contacteur d'embrayage. Pour le contacteur de frein il y a les vis banjo contacteur stop.

Dans mon idée, mon guidon, avec mes commandes, devient plug and play, c'est à dire que je refais les câbles électriques à l'identique de l'actuel avec les prises deutch (je sais certains vont crier à l'hérésie Mr. Green ). Ce qui permet de revenir en stock sans problème.

Pour les switches, pour l'instant je suis parti sur les mini-switch 3 boutons de motogadget.

@ Max : tes liens 1 et 3 sont morts ils amènent sur la page d’accueil de Biker's store  Embarassed

pour le phare ON/OFF/ON
http://www.bikers-store.fr/interrupteur-universel-3-positions-onoffon-612v,…

Le troisième pas trouvé Sad

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 14:35 (2013)
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
liens modifier Wink

_________________
http://flns.leforum.eu
Sam 20 Juil - 14:36 (2013) Visiter le site web du posteur
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Oouuupss je viens de réessayer tes liens et ils fonctionnent  Embarassed Embarassed autant pour moi  Smile

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 14:38 (2013)
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Ben tu m'as grillé Speedy Gonzales Okay

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 14:39 (2013)
-ALEX-
Sportster de bronze

Hors ligne

Inscrit le: 18 Juil 2013
Messages: 158
Localisation: Sandillon
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Bonne idée!👍👍

_________________
-ALEX-
Sam 20 Juil - 14:42 (2013)
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
JPM94 a écrit:
Ben tu m'as grillé Speedy Gonzales Okay


Mort de Rire
-ALEX- a écrit:
Bonne idée!👍👍


ouai on devrai casser la baraque avec un sujet pareil Mr. Green

_________________
http://flns.leforum.eu
Sam 20 Juil - 14:44 (2013) Visiter le site web du posteur
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant

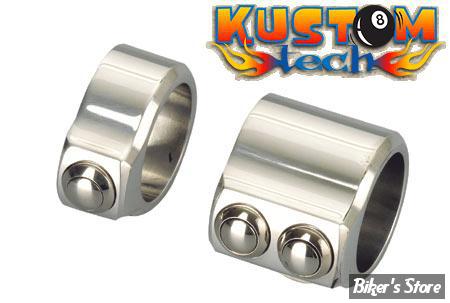

y'a ca aussi qui peut être pas mal



_________________
http://flns.leforum.eu
Sam 20 Juil - 14:54 (2013) Visiter le site web du posteur
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Très choli !!! comme leurs commandes avec les beaux leviers ..... J'adore mais au niveau tarif  Anger

Le un bouton de Kustom fait le prix du trois boutons chez motogadget ....

sinon il y a aussi ceux de chez Joker machine


http://www.forumsportster.com/image/96/c/4/d/switch1-3fb696a.jpg.htm

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 15:20 (2013)
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
pour le coup ma version sera plus épurer et moins onéreuse Mr. Green

_________________
http://flns.leforum.eu
Sam 20 Juil - 15:36 (2013) Visiter le site web du posteur
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
C'est clair !!!  Mr. Green   Mr. Green   Mais je vais faire mes comptes et peut être que je copierai sur toi  Mort de Rire

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 16:06 (2013)
eulsyd
Modérateur

Hors ligne

Inscrit le: 01 Aoû 2012
Messages: 11 747
Localisation: Margaux
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Haaaaaaa en voilà un sujet intéressant !!!!

Faites les recherches, un bon tuto et envoyez moi un ti MP quand c'est fait Mr. Green

C'est une modif que je ferai cet hivers Okay

_________________
Eul'Carb


Je suis bipolaire et je vous aime tous ... bande d'enculés !
Sam 20 Juil - 23:09 (2013)
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 16 345
Localisation: Ile de France
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
@ eulsyd : Bienvenue au club des switches !!!! T'es dans le même timing que Max et moi ...  Mr. Green

Pas de prob sur le tuto Okay

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Sam 20 Juil - 23:20 (2013)
-MAX-
Sportster de Platine

Hors ligne

Inscrit le: 29 Jan 2012
Messages: 20 220
Localisation: Sur la cote Vendéenne (85)
Masculin

Message Mini Switch (synthese page 1) Répondre en citant
Y'a greg y devait en faire un tuto mais on peut attendre je crois



_________________
http://flns.leforum.eu
Dim 21 Juil - 10:39 (2013) Visiter le site web du posteur
Sith
Invité

Hors ligne




Message Mini Switch (synthese page 1) Répondre en citant
-MAX- a écrit:
y'a ca aussi qui peut être pas mal



Sont sympa ceux la mais ca coute un bras Mr. Green
Dim 21 Juil - 10:41 (2013)
Contenu Sponsorisé






Message Mini Switch (synthese page 1)

Aujourd’hui à 05:17 (2017)
Montrer les messages depuis:
Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Toutes les heures sont au format GMT + 1 Heure
Aller à la page: 1, 2, 369, 70, 71  >
Page 1 sur 71


Sauter vers:

Index | Panneau d’administration | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Design by Forum Sportster. Traduction par : phpBB-fr.com
