El Penguinno
Modérateur

En ligne

Inscrit le: 01 Jan 2014
Messages: 7 891
Localisation: Mont des cats (59)
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Encore une belle pièce Sam Okay

_________________
Mon 12R, A biker's works is never done ...Injectée à carbu et picestout

Dim 6 Mar - 17:50 (2016)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Dim 6 Mar - 17:50 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
oui c'est assez sympa comme pièces , et très discret . j'aime bien Okay
dire que c'est même pas pour moi Mr. Green

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Dim 6 Mar - 18:06 (2016) Visiter le site web du posteur
aleatoire
Sportster de bronze

Hors ligne

Inscrit le: 09 Jan 2016
Messages: 209
Localisation: pas loin de nîmes
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
et bien si possible, je t'en prendrai bien un jeu aussi.
c'est une belle pièce, et j’avoue que j'ai toujours peur de ne pas retrouver mon sisi bar quand je laisse la moto......

_________________
ne prenez pas trop la vie au sérieux de toute façon vous n'en sortirez pas vivant
Dim 6 Mar - 18:22 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
merci à toi , c'est sympa Okay

bin , y a du monde en liste , et j'en ai que pour 6 gars Confused
mais j'en referai si besoin Okay
bon pour l'instant je prends pas les commandes . j'attends de recevoir les vis inviolables et les clés BTR
j'ai reçu un mail post-commande : y a rupture sur les vis où les clés Evil or Very Mad

de toute façon je ferai un topic de vente

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Dim 6 Mar - 18:32 (2016) Visiter le site web du posteur
Mich12S
Sportster

Hors ligne

Inscrit le: 09 Nov 2012
Messages: 33
Localisation: Sud 77
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Encore du beau boulot comme d'hab !! Okay
Dim 6 Mar - 18:38 (2016)
JPM94
Sportster de Platine

Hors ligne

Inscrit le: 25 Juin 2012
Messages: 15 014
Localisation: Ile de France
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Vraiment top Sam Bravo

Et heureusement que tu as été mesurer la clé Laughing Laughing Laughing

_________________
Mes motos :



http://www.forumsportster.com/t31587-Ma-belle-gaillacoise.htm
Dim 6 Mar - 18:58 (2016)
tiotiti
Sportster d'argent

Hors ligne

Inscrit le: 18 Nov 2013
Messages: 1 859
Localisation: oise 60
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
pour la finition samourai tu peux continuer dans la chimie , une petite anodisation maison noire par exemple Mr. Green

_________________
Dim 6 Mar - 19:05 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
ouai , je l'ai échappé belle avec cette cle Shocked ouffffff

pour l'anodisation , j'ai pas le temps , je suis à la retraite ... Mr. Green enfin presque Okay

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Dim 6 Mar - 19:29 (2016) Visiter le site web du posteur
wolfy
Sportster d'argent

Hors ligne

Inscrit le: 11 Juin 2014
Messages: 1 281
Localisation: Gard région st Ambroix
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Ce ne sont pas les pièces qui sont petites, ce sont tes doigts qui sont trop gros, pis avec les rhumatismes en plus, ca doit pas arranger les choses.....mdr!!!!!

Mr. Green Mr. Green Mr. Green Mr. Green

Grimace Haha

_________________
Dim 6 Mar - 23:22 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
ba ouai , mais je les aime mes mains comme elles sont .... t'as vu ce qu'elles font Mr. Green

la bise mon JP

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Lun 7 Mar - 09:26 (2016) Visiter le site web du posteur
Dewi
Sportster de bronze

Hors ligne

Inscrit le: 23 Avr 2014
Messages: 371
Localisation: Bayeux / Lannion
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Cool toujours au poil tes pièces Okay

sur les miens , j'ai percé/taraudé directement la partie alu noire afin d'y mettre une vis sthc
Lun 7 Mar - 10:37 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Okay

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Lun 7 Mar - 13:27 (2016) Visiter le site web du posteur
wolfy
Sportster d'argent

Hors ligne

Inscrit le: 11 Juin 2014
Messages: 1 281
Localisation: Gard région st Ambroix
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
samourai21 a écrit:
ba ouai , mais je les aime mes mains comme elles sont .... t'as vu ce qu'elles font Mr. Green

la bise mon JP


Ouais, d'ailleurs tu m'ennerves..... Mort de Rire Mort de Rire Mort de Rire

Bises ma poule

_________________
Mar 8 Mar - 02:04 (2016)
samourai21
Modérateur

En ligne

Inscrit le: 24 Juil 2013
Messages: 6 749
Localisation: à l'usine
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
Bonjour Mr Sam21







comme d'habitude , cette piece s'auto détruira dans les 30 secondes brillera sur la bécane de Tomcat

cette mission , si vous l'acceptez ... C'est bon ça

bin viiii , j'ai accepté
le débit reçu d'il y a quelques jours : une plaque d'alu de 12mm d'épais

un beau bout d'alu . top niveau usinage / pieces moto Okay

cogitage pendant quelques heures puis traçage

j'ai fait un mixte entre le mien et celui qui est sur mon établis quand a la place que prend la plaque et l'écrou de sortie de boite
j'en ai déduit une épaisseur de 9mm pour l'épaulement du cache (la partie qui rentre dans le pignon) : on verra ça plus loin Cool
pour info , pour un 12 R 2004 (et après je pense) , le pignon de sortie de boite est un 30 dents

montage sur le tour

et usinage de l'épaulement

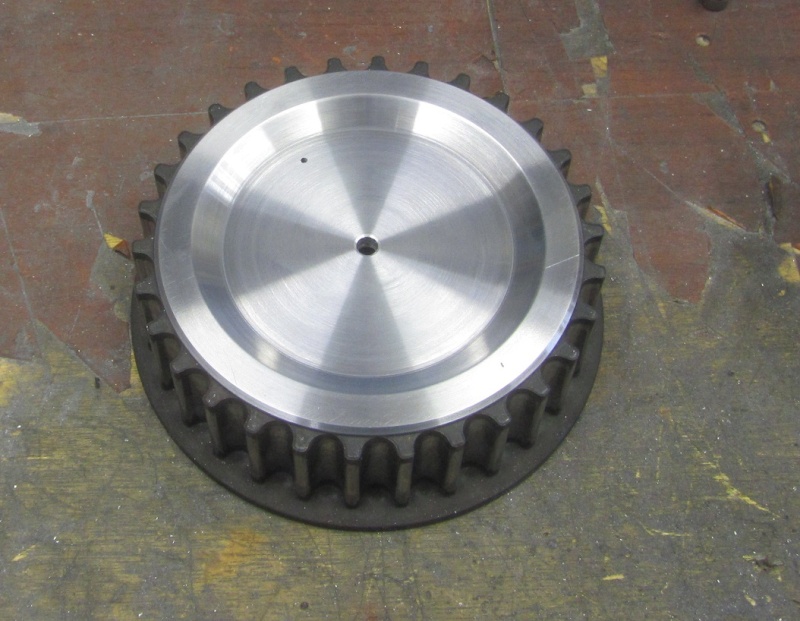

petit test de montage





ensuite reprise de la piece par l'épaulement pour l'usinage du diamètre ext et de l'évidement





on termine par la partie inclinée (51,5°)






voilà ce que ça donne

j'ai pris l'option de ne pas cacher les dents car la courroie aurait eu vite fait de vampiriser le cache

ici montage de la piece sur la fraiseuse pour le perçage des trous , dont 2 au diamètre de 7 pour les vis de 1/4 x 20 (trous marqués d'un X )



dans cette mission , il y a aussi un écrou en laiton
taillé dans la masse , un beau barreau de laiton


biensur , il est de type acorn comme ils disent dans l'ouest
j'ai dû fabriquer un outil spécial fait dans un barreau d'acier HSS au colbalt de 12mm
ça coute un bras cette matière , mais ça fait super bien le taf Okay



j'ai pas pris de tophes de l'usinage de l'écrou Shocked Confused


montage a blanc (l'ecrou est juste posé pour un petit aperçu / validation ) Cool






nickel ... la suite bientôt Okay

_________________
mon usine ==> http://www.forumsportster.com/t23510-mon-usine.htm
mon ti8 ==> http://www.forumsportster.com/t12771-le-sports-non-conforme-du-Sam.htm?q=

Ven 11 Mar - 10:37 (2016) Visiter le site web du posteur
tomcat
Sportster de bronze

En ligne

Inscrit le: 23 Avr 2015
Messages: 713
Localisation: armentières 59
Masculin

Message Machines outils et usinage chez Sam Répondre en citant
J'adore Bravo


Ca fait plaisir de voir les différentes étapes Okay

Je te le redis une fois de plus: merci, t'es un chef Razz

_________________
mon douze : http://www.forumsportster.com/t24408-douze-R-de-Tomcat.htm?q=



Ma config amort' RK: 180ml de 5w par amorto / 0,5 bar en solo / 1,5 bar avec le fiston

Mon stage 1 : Supertrapp 2 en 1 / filtre samourai21 / GR 45 / GP 170
Ven 11 Mar - 10:42 (2016)
