[question] prise DATA ; pour quoi faire ?


Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
[question] prise DATA ; pour quoi faire ?
Auteur Message
f@bi1
Sportster d'or

Hors ligne

Inscrit le: 19 Sep 2013
Messages: 6 204
Localisation: Belgique (Tournaisis)
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
Hello la troupe,

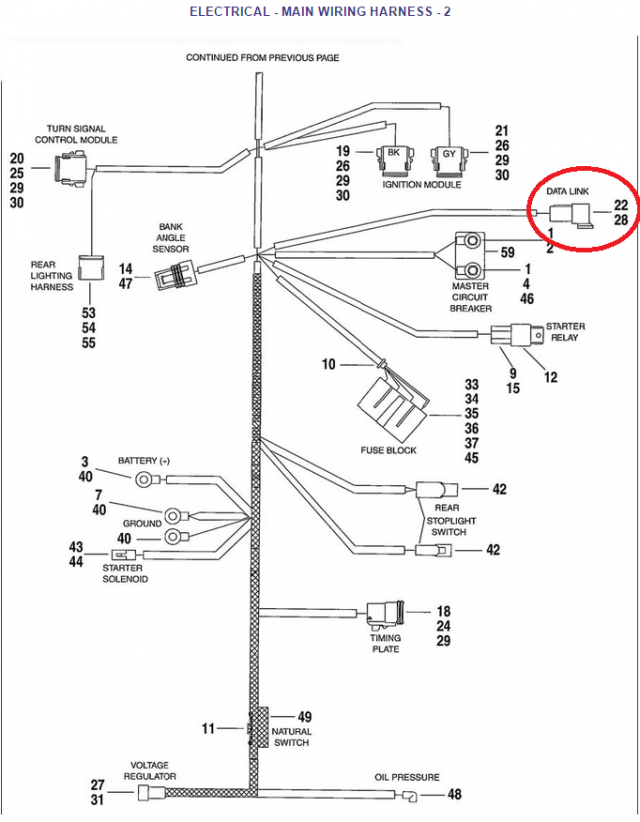

qui pourrait me trouver l'utilité de cette prise DATA sur mon 1200 S de 1999, donc à carbu ?   Shocked








_________________
mon ex 1200 S = clic
mon road king custom = clic

OCOS' life membership / chapter 64 "les Goupils" / n° 3834
Mer 27 Mai - 12:50 (2015)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mer 27 Mai - 12:50 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
Fab, le modele S etait en avance sur son temps et a prefiguré de l'évolution des sportster carburés entre 2004 et 2007.

Par exemple tu as un allumage single fire (comme les carburés 04-07) mais a double allumage (qui n'a pas meme été repris sur les modeles 04-07, pas meme sur le R).

Le Voes est également supprimé pour etre remplacé par un MAP sensor (Manifold Absolute Pressure), comme sur les modeles 2004-2006.




Ce MAP sensor a basiquement la meme fonction que celle du VOES (Vacuum Operated Electrical Switch) en bien plus precis. Le role du MAP est d'indiquer au module d'allumage la densité d'air dans la pipe d'admission, par calcul de la pression (dans ce cas on devrait plutot dire depression) et rentre en compte dans le calcul de l'avance ou le retard sur le Timing (l'instant T ou l'étincelle va etre envoyée dans la chambre de combustion), biensur en plus complété par l'angle et la position du piston. Cette derniere info pour sa part est collectée par la platine (Timing plate) qui est logée dans le carter des cames. Remplacant le "rudimentaire" systeme des vis platinées (certains allergiques a toute electronique vont me jetter des tomates)



Piece N°8


Les informations du MAP renvoyées etant plus "détaillées" que celles du VOES (qui fait juste un contact ON/OFF), il fallait équiper le circuit d'allumage d'un calculateur. Ce calculateur renvoie des informations (logs) qui peuvent etre exploitées lors d'un test sur banc. Voila en gros a quoi sert ta prise DATA.

Sur un modele injecté elle sert a recuperer les memes infos (en plus de celles des sondes O2 et des sondes d'injecteur) et permet accessoirement de brancher de quoi reprogrammer le bazar !

Dans ton cas elle ne sert vraiment pas a reprogrammer mais seulement a collecter.


Dernière édition par benoit le Mer 27 Mai - 14:03 (2015); édité 1 fois
Mer 27 Mai - 13:45 (2015)
f@bi1
Sportster d'or

Hors ligne

Inscrit le: 19 Sep 2013
Messages: 6 204
Localisation: Belgique (Tournaisis)
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
merci mon pote !!


et j'collecte les infos avec quoi ?    Mr. Green

_________________
mon ex 1200 S = clic
mon road king custom = clic

OCOS' life membership / chapter 64 "les Goupils" / n° 3834
Mer 27 Mai - 13:59 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
f@bi1 a écrit:
merci mon pote !!


et j'collecte les infos avec quoi ?    Mr. Green


T'as deja ce qu'il te faut sur toi, manque plus qu'un couteau Mr. Green

Plus serieusement. Il te faut la valise ou un banc d'essai dynojet
Mer 27 Mai - 14:03 (2015)
f@bi1
Sportster d'or

Hors ligne

Inscrit le: 19 Sep 2013
Messages: 6 204
Localisation: Belgique (Tournaisis)
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
si ça suffisait   Mr. Green




j'ai trouvé quelques infos complémentaires... faut que j'me remette à mon anglais... (j'comprends l'ensemble, moins les détails)


http://xlforum.net/vbportal/forums/showthread.php?t=1382357

_________________
mon ex 1200 S = clic
mon road king custom = clic

OCOS' life membership / chapter 64 "les Goupils" / n° 3834
Mer 27 Mai - 14:12 (2015)
Balthazar
Sportster de Platine

En ligne

Inscrit le: 22 Juil 2011
Messages: 27 585
Localisation: Tolosa
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
Merci pour toutes ces explications Benoît! Okay Okay Okay

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Mer 27 Mai - 20:57 (2015)
f@bi1
Sportster d'or

Hors ligne

Inscrit le: 19 Sep 2013
Messages: 6 204
Localisation: Belgique (Tournaisis)
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
les spécificités du 1200 S sont parfois bien chiantes....

_________________
mon ex 1200 S = clic
mon road king custom = clic

OCOS' life membership / chapter 64 "les Goupils" / n° 3834
Jeu 28 Mai - 07:49 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
oui mais alors mis en face des réels agréments ces chianlies ne font pas le poid.
Jeu 28 Mai - 10:26 (2015)
f@bi1
Sportster d'or

Hors ligne

Inscrit le: 19 Sep 2013
Messages: 6 204
Localisation: Belgique (Tournaisis)
Masculin

Message [question] prise DATA ; pour quoi faire ? Répondre en citant
ça équilibre...  Mr. Green

_________________
mon ex 1200 S = clic
mon road king custom = clic

OCOS' life membership / chapter 64 "les Goupils" / n° 3834
Jeu 28 Mai - 10:30 (2015)
