Changement voyants compteur sur sport carbu
Aller à la page: 1, 2  >

Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
Changement voyants compteur sur sport carbu
Auteur Message
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Bonjour à tous,

Je reviens par ici pour vous interroger sur un petit bout de projet sur mon sport.

J'ai commandé chez BS : http://www.bikers-store.fr/fr/fiche.cfm?article=9642

J'ai usiné une pièce en alu pour aller dans le rectangle de la casquette de phare (qui fin aout sera usiné à son tour pour enlever de la matière). Cette pièce rectangulaire reçoit le bloc de nouveau voyant LED.

Voila comment j'envisage la chose : coupage de fils , soudure sur les nouveaux avec pour l'exotisme les 2 clignos sur une LED.
J'envisage de souder les 2 fils sur 1 et 2 fois puisqu'il y a 2 fils par light !!

Là ou j'ai besoin de vos avis c'est sur 2 choses :
Passage de filament à LED, y a t il un risque de problème si absence de résistance ( à mon avis non ) ?
Est ce prétentieux de brancher les 4 fils de clignos (2+2) sur les 2 fils d'une LED ?

Merci pour votre aide

++
Jeu 30 Juil - 18:01 (2015)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Jeu 30 Juil - 18:01 (2015)
tibar56
Sportster de bronze

Hors ligne

Inscrit le: 25 Jan 2014
Messages: 365
Localisation: Ploezal (22)
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
De mon cotés, je ne vois aucun soucis pour faire ça (je compte faire pareils Mr. Green ), mais je mettrai un diode sur les deux fils d'alimentation de la LED pour empêcher les fuites de courant mais il n'y à peux être pas besoins, avis au connaisseur!

_________________
Carbupicestout


=> Intron Wenn <=
Jeu 30 Juil - 20:10 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Salut Tibar,

J'ai tenté tout à l'heure avec le voyant du phare, autant essayer avec un voyant peu important. Ca marche. Donc le témoin moteur et le neutre vont marcher. La surprise c'est le doublement des clignos mais après tout y a pas de raison. Si les clignos merdent, je les virai....et pis c'est tout (comme dirait...).

Me concernant j'ai besoin des 3 témoins : Moteur, neutre (pas toujours facile a passer) et le phare (pour ne pas etre trop dure avec les autres).

Voila
Jeu 30 Juil - 22:11 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Tein j'avais fait un tuto avec mes propres led dans le phare : http://www.forumsportster.com/t8915-Integrer-les-indicateurs-dans-le-phare.…
Jeu 30 Juil - 22:18 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Merci Benoit pour ton lien. Jolie boulot, ca rend super bien. Je me souviens de l'avoir croiser il y a un certain temps !!

Quel est le risque de ne pas mettre de résistance ? J'avoue ne pas en avoir et être pressé de remonter la mule !
Jeu 30 Juil - 23:07 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
bein que tu crames tes leds Smile Apres je sais pas ce truc tout fait en as deja. A verifier mais ca a l'air d'etre le cas. Par contre si tu veux mutualiser une seule led pour les deux coté des clignos (comme tu n'as que 4 leds), il va falloir mettre de diodes comme expliqué sur mon post. C'est pour eviter que quand tu allumes un coté les deux s'allument (ce serait con de te retrouver en mode warning a chaque fois que tu tournes)
Ven 31 Juil - 02:34 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Salut Benoit,

Merci pour l'info, avant que je crame tout !!! Donc il faut impérativement que je mette des résistance et Diode.
Mon système est assez basique et le support venant de BS c'est une pièce d'alu et 4 DEL. Je ferais le test tout à l'heure.

Quel est le type de résistance et le type le diode à prendre ?

Merci à toi
Ven 31 Juil - 06:53 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Après contact du fabriquant, il en résulte que les LED ne nécessitent pas de résistance....That's good news !!!

LE truc c'est pour les réunions des clignotants. Si je te suis bien, il faut impérativement une diode sur chaque cligno (mais juste un des 2 fils) c'est exacte ?
Ven 31 Juil - 12:15 (2015)
tibar56
Sportster de bronze

Hors ligne

Inscrit le: 25 Jan 2014
Messages: 365
Localisation: Ploezal (22)
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Non, il faut une diode sur les deux fils qui vont vers la LED.

Imaginons que tu n'en mettent pas, tu allume le clignotant droit, le courant va jusqu’à la LED et c'est ce que l'on veux!
Mais sans diode, rien ne l’empêche de repartir vers le clignotant gauche via le fil qui va du clignotant gauche à la LED
Et vis-versa

_________________
Carbupicestout


=> Intron Wenn <=
Ven 31 Juil - 15:59 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
tibar56 a écrit:
Non, il faut une diode sur les deux fils qui vont vers la LED.

Imaginons que tu n'en mettent pas, tu allume le clignotant droit, le courant va jusqu’à la LED et c'est ce que l'on veux!
Mais sans diode, rien ne l’empêche de repartir vers le clignotant gauche via le fil qui va du clignotant gauche à la LED
Et vis-versa

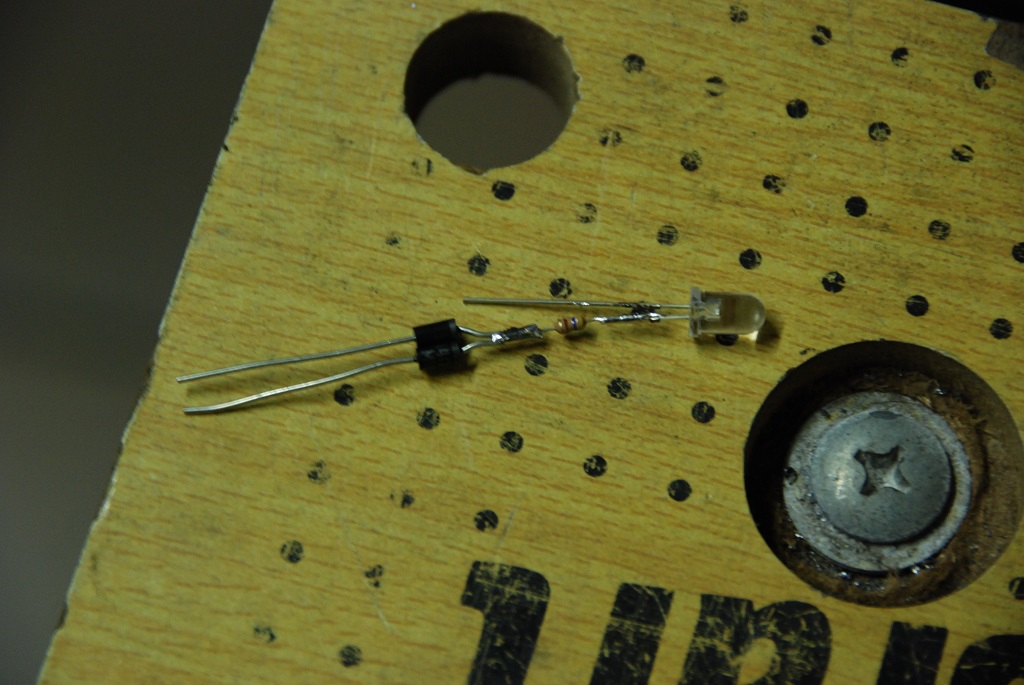

Voila le truc ! Donc oui il te faut mettre deux diodes. Attention il y a un sens :



Comme tu n'as pas besoin de resistance tu peux faire abstraction de la resistance sur mon montage mais il te faut raccorder les diodes coté trait sur le + de ta led et les autres cotés sur le + qui vient de tes clignos.
Ven 31 Juil - 16:38 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Tout compris chef,

J'ai reçu un schéma du fournisseur. Y a t il une diode spécifique à monter ?

En tout cas tout le reste marche, je suis plutôt fan. Je posterai une photo. Ca n'a rien d'extraordinaire comme tu as pu faire sur ton phare. Ca claque ton truc
Ven 31 Juil - 19:26 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
j'ai pris des 1A-20V. Ca doit couter genre 1.5€ piece ... Dans n'importe quel magasin d'electronique.
Ven 31 Juil - 19:30 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Cool merci pour l info
Il n y a plus aucun revendeur à priori dans mon coin...internet obligé !!
Sam 1 Aoû - 00:39 (2015)
tibar56
Sportster de bronze

Hors ligne

Inscrit le: 25 Jan 2014
Messages: 365
Localisation: Ploezal (22)
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Conrad est pas trop mal pour les composants éléc, et si tu les prends par 25 c'est moins cher Mr. Green

_________________
Carbupicestout


=> Intron Wenn <=
Sam 1 Aoû - 09:23 (2015)
matafari
Sportster de bronze

Hors ligne

Inscrit le: 20 Oct 2013
Messages: 240
Localisation: rouen
Masculin

Message Changement voyants compteur sur sport carbu Répondre en citant
Par 25, par 25, je n'ai que 2 clignos !!! Ce n est pas encore Noël et les guirlandes !!!!
Je vais regarder chez eux

Merci
Sam 1 Aoû - 11:21 (2015)
