Mini compteur ! De l'aide pour un montage :)


Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
Mini compteur ! De l'aide pour un montage :)
Auteur Message
Nico
Sportster

Hors ligne

Inscrit le: 16 Juil 2015
Messages: 25
Localisation: Vaucluse
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Salut à tous,

Je fait ce petit sujet car j'ai beaucoup de questions par rapport au mini compteur que j'aimerai mettre sur mon 8 de 2013 Razz et je pense pas qu'il y est de sujet sur ça
Voilà le mini compteur que j'aimerai fixer sur mon guidon :

http://www.bikers-store.fr/mini-compteur-electronique-mmb-elt48-basic-en-km…

Pourquoi celui la? Parce que j'aimerais avoir un compteur tout en un (compteur,jauge essence,point mort, etc..)

Dans la présentation il parle d'une sonde oem et malgré mes recherche je ne trouve pas à quoi ça ressemble ni si mon brelon en est équipé ....

J'ai besoin de vos lumières Okay Mr. Green

Après pour le montage je pense que selon les prix des pates et collier de fixation je peux m'en fabriquer Home made Cool mais si vous avez des idées n'hésitez surtout pas Okay Mr. Green
Mer 19 Aoû - 19:00 (2015)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mer 19 Aoû - 19:00 (2015)
TAMITA
Sportster de bronze

Hors ligne

Inscrit le: 09 Mar 2015
Messages: 326
Localisation: luneville
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Salut. je voulais mettre le meme comteur...
Abandonné car il n existe pas de baranchement direct sur la fiche HD, il faut couper les fils et refaire un brnachement. Il existe plusieur topic a ce sujet.
A priori seule les motogadget peuvent ce branché directement avec adaptateur. Mais c ets plus chere, adaptateur MCam plus compteur ^plus support fait un prix de 400E environ

_________________
Ma première:http://www.forumsportster.com/t26244-la-mienne.htm

La nouvelle: http://www.forumsportster.com/t34594-La-brell-ou.htm?q=
Jeu 20 Aoû - 14:20 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
il y a moyen de remettre des connecteurs deutsch, router en dehor sde la fiche et effectuer les branchement isolés par de la gaine thermo pour un retour arriere possible.

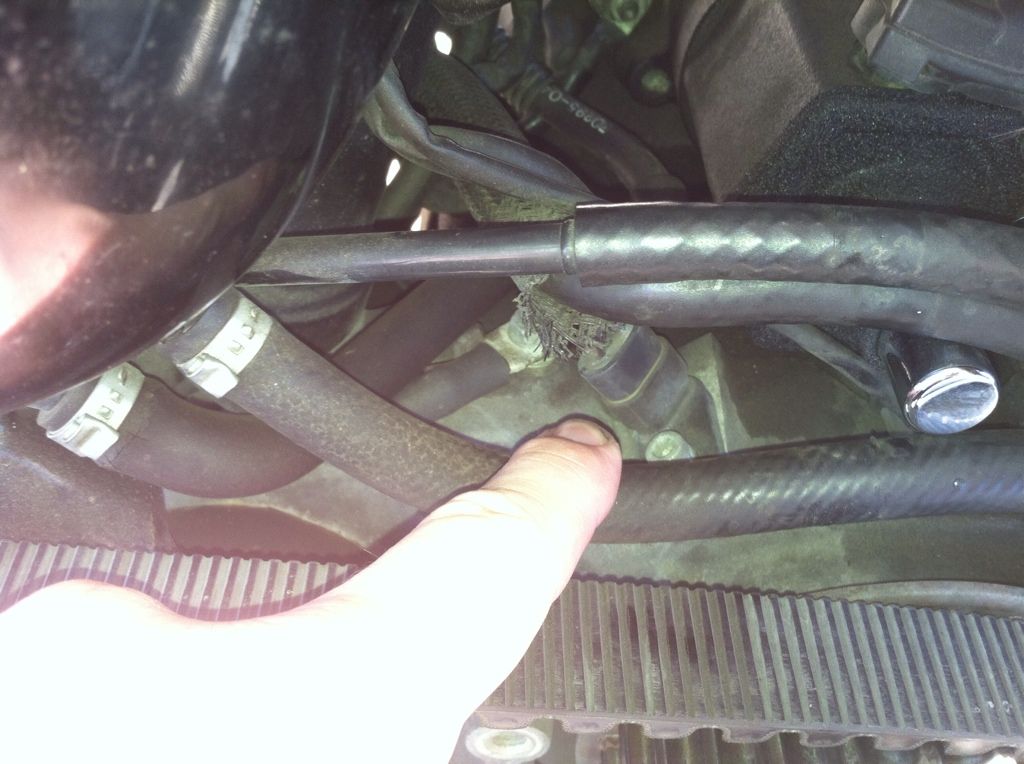

Cette fiche OEM existe bien. Coté moulin c'est la :


Jeu 20 Aoû - 16:34 (2015)
TAMITA
Sportster de bronze

Hors ligne

Inscrit le: 09 Mar 2015
Messages: 326
Localisation: luneville
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Tu remet connecteur début y sur le compteur? Et après tu les branchent ou ?
Et ceux existant tu les coupe et isole pour u. Éventuelle réutilisation?
G tout compris?

_________________
Ma première:http://www.forumsportster.com/t26244-la-mienne.htm

La nouvelle: http://www.forumsportster.com/t34594-La-brell-ou.htm?q=
Jeu 20 Aoû - 17:03 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Ce capteur vient se connecter sur le faisceau via un connecteur. Il te suffit d'enlever les fiches du connecteur et de sertir des connecteurs correspondant sur les 3 fils venant du compteur. Tu les met bout a bout (male dans femelle) sur les fiches venant de la sonde et tu les isoles avec des manchons de gaine thermo. En plus d'isoler ca va les empecher de se deconnecter. Ca te laisse donc tes fiches intactes pour un retour vers compteur d'origine sans rien couper/souder.
Jeu 20 Aoû - 17:08 (2015)
TAMITA
Sportster de bronze

Hors ligne

Inscrit le: 09 Mar 2015
Messages: 326
Localisation: luneville
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Un lien ou il explique
http://swiss-biker.bbconcept.net/t18656-montage-compteur-mmb

_________________
Ma première:http://www.forumsportster.com/t26244-la-mienne.htm

La nouvelle: http://www.forumsportster.com/t34594-La-brell-ou.htm?q=
Jeu 20 Aoû - 17:10 (2015)
TAMITA
Sportster de bronze

Hors ligne

Inscrit le: 09 Mar 2015
Messages: 326
Localisation: luneville
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
benoit a écrit:
Ce capteur vient se connecter sur le faisceau via un connecteur[/i][/i]. Il te suffit d'enlever les fiches du connecteur et de sertir des connecteurs correspondant sur les 3 fils venant du compteur. Tu les met bout a bout (male dans femelle) sur les fiches venant de la sonde et tu les isoles avec des manchons de gaine thermo. En plus d'isoler ca va les empecher de se deconnecter. Ca te laisse donc tes fiches intactes pour un retour vers compteur d'origine sans rien couper/souder.

De quel capteur tu parle est il vient ce connecter sur quel connecteur?

Le compteur arrive avec des fils libre ou il y as un connecteur qui vient ce placer directement sur celui de la moto( à la place de l ancien compteur)?

_________________
Ma première:http://www.forumsportster.com/t26244-la-mienne.htm

La nouvelle: http://www.forumsportster.com/t34594-La-brell-ou.htm?q=
Jeu 20 Aoû - 17:24 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant

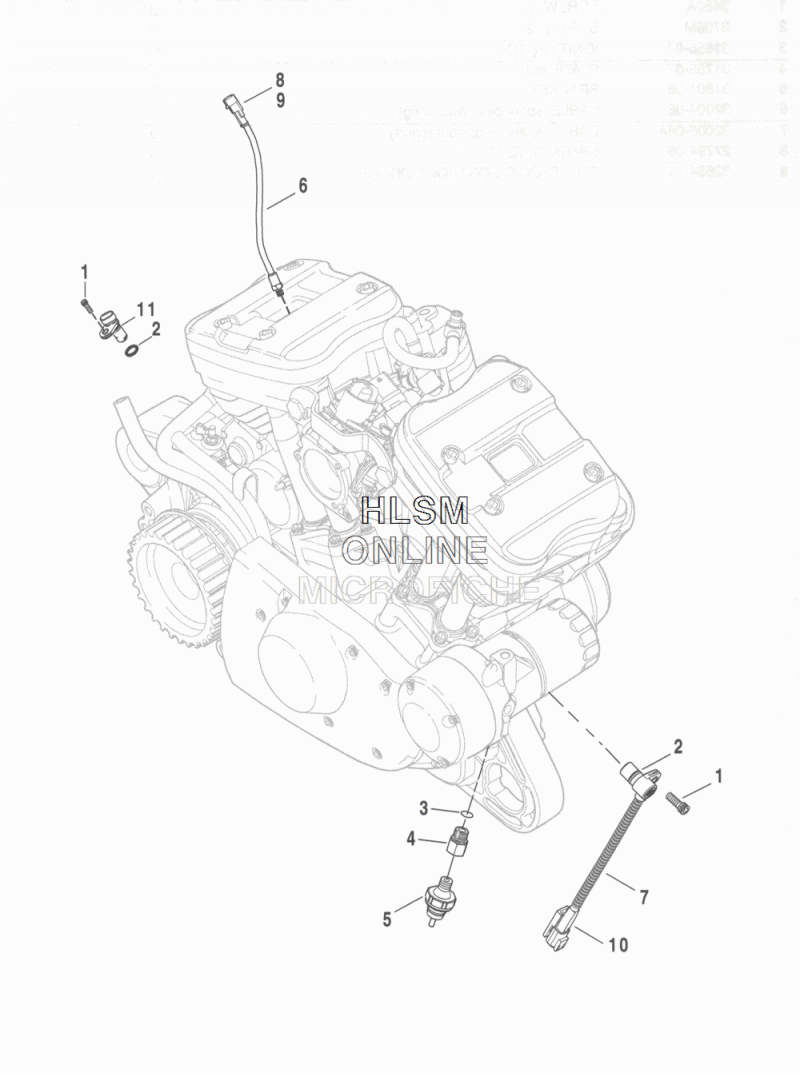

Je te parle du capteur de vitesse. (11)


Jeu 20 Aoû - 22:19 (2015)
Nico
Sportster

Hors ligne

Inscrit le: 16 Juil 2015
Messages: 25
Localisation: Vaucluse
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
vraiment genial l'entraide sur le forum ! Smile

par contre jai pas tout saisi sur le cablage ..... je trouve l'explication bien goupillé sur le lien de tamita ! je sais pas si c'est la meme?
si je comprend bien il faut démonter la sonde,couper les cables qui ne servent pas (avec les codes couleur) embaler ca proprement et reconecter avec un conecteur adapté qui viens du compteur ?

apres si tu as les code couleur (ou si c'est les meme que sur le lien?) pour le branchement je suis preneur Smile

et tamita,ils t'avais fourni une notice de montage lors de l'achat du compteur??

encore merci pour les infos Wink
Jeu 20 Aoû - 22:23 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
En fait uil y a un connecteur (3 fils) qui vient dessus. Il te suffit juste de trouver le connecteur 3 broches que tu vas mettre coté compteur :



que tu peux trouver la : http://www.dprace.com/catalogue/electricité/connecteurs-étanches/
Jeu 20 Aoû - 22:27 (2015)
TAMITA
Sportster de bronze

Hors ligne

Inscrit le: 09 Mar 2015
Messages: 326
Localisation: luneville
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
En fait je n est pas ce compteur mais il plait beaucoup
J ai trouvé ça chez BK il dise que tu peut mettre n importe quel compteur aftermarket !! L avantage tu garde les ode alarme...
170€ tout de même
http://www.dakotadigital.com/pdf/stm-100.pdf

Benoit: donc tu débranche le sensor au niveau de la boîte de vitesse et tu met celui que tu as mis en lien. Ensuite tu tire une ligne électrique jusqu au compteur? Donc sur le compteur pas besoin de connecteur tu fait soudure... ( ou c'est l inverse tu met le connecteur a la place de l ancienne broche et tu branche ton compteur dessus)

_________________
Ma première:http://www.forumsportster.com/t26244-la-mienne.htm

La nouvelle: http://www.forumsportster.com/t34594-La-brell-ou.htm?q=
Ven 21 Aoû - 03:16 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
TAMITA a écrit:
Benoit: donc tu débranche le sensor au niveau de la boîte de vitesse et tu met celui que tu as mis en lien. Ensuite tu tire une ligne électrique jusqu au compteur? Donc sur le compteur pas besoin de connecteur tu fait soudure...


c'est tout a fait ca Wink
Ven 21 Aoû - 09:34 (2015)
Nico
Sportster

Hors ligne

Inscrit le: 16 Juil 2015
Messages: 25
Localisation: Vaucluse
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Bon je pense avoir tout saisi ! Wink
Je vais commander le compteur et faire cette manip Okay
Après l'avoir conecté y'a un réglage ou étalonnage à faire ?
Merci les mecs pour toutes ces infos,je posterai le rendu du taff Mr. Green
Ven 21 Aoû - 18:03 (2015)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message Mini compteur ! De l'aide pour un montage :) Répondre en citant
Oui il y a un étalonage a faire selon un calcul expliqué dans la notice.
Ven 21 Aoû - 19:09 (2015)
