Voyants Bezel en support d'origine?
Aller à la page: 1, 2  >

Répondre au sujet    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
Voyants Bezel en support d'origine?
Auteur Message
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Bonjour,

Quelqu'un a installé ceci sur le trou oblong (caché par un film metaliique) du support de phare d'origine de son Sportster (plutôt avant 2003) ou FX?:

http://www.bikers-store.fr/unite-de-voyants-68382-96,p-1236830.html?searchs…

Sinon, si quelqu'un le connait, avez vous les dimensions du machin?

Merci!
Mar 19 Jan - 18:15 (2016)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mar 19 Jan - 18:15 (2016)
ezy17
Sportster d'or

Hors ligne

Inscrit le: 31 Mai 2013
Messages: 3 828
Localisation: La Rochelle
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
je comprends pas bien ta demande, mais cette pièce est le dessus de la barette de voyants des customs avant 2003, notamment ( le modèle avec le gros riser ) et sur certaines Dyna, je crois...



_________________
my 883 carb' Custom , un p'tit bob qui joue les chop' ...

" Daddy's Girl " mon terrible engin...

Mar 19 Jan - 21:45 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Salut Ezy,

En fait, t'as bien compris ma question mais je ne parlais pas de ce support là. Je parle de celui-ci:
C'est le support de phare pour Sportsters, FX... d'avant 2003 vers l'arrière du dit support tu peux voir une partie rectangulaire. Bien, cette partie était utilisée sur certains modèles pour tenir des temoins. Sur les modèles qui n'avaient pas de témoins dessus, le trou oblong était caché par une platine très fine en metal (c'est ce que tu vois, en fait). Ben, ma question est si ca peut se monter sur le trou oblong ou si quelqu'un peut me donner les dimensions du Bezel. Mais merci pour l'image, elle est assez parlante... Ca aide toujours!




Edit: Peux tu me dire d'où tu sors cette image, stp?
Mer 20 Jan - 08:59 (2016)
El Penguinno
Modérateur

En ligne

Inscrit le: 01 Jan 2014
Messages: 9 750
Localisation: Mont des cats (59)
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Sur un site comme celui ci

http://www.jerseyh-d.com/Components.aspx?model=Sportster&year=2002&…

Pratique pour retrouver les références pour un modèle, juste à changer la catégorie en haut de page Wink

Pour ta modif pas sûr que ça passe par contre, ça va peut être faire un peu juste en taille, a vérifier sur un modèle d origine, quelqu un doit bien avoir ca, ou alors tu mets des leds à la place, la ca devrait rentrer Okay

_________________
Mon 12R, My Psychedelic Realm


Mer 20 Jan - 09:43 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Salut Penguinno!

Et merci beaucoup pour le lien. Dommage qu'il n'arrive qu'à 1999... mais bon, il y a beaucoup des pièces qui correspondent quand même.

Pour ma modif... Au début je pensais à mettre mes témoins ailleurs (je monte un réservoir avec console).
Après, je me suis dit que je pouvais toujours mettre mes témoins directement là (en laissant la console toute lisse seulement avec le speedo), mais avec le problème de trouver comment les fixer (les témoins) au support. Et par hasard j'ai trouvé cette pièce qu'irait comme un gant (si les dimensions correspondent, bien sur).

En tout cas, toute aide est bienvenue!!
N'hésitez pas, svp, à me donner les dimensions du truc si vous les connaissez.
Mer 20 Jan - 10:00 (2016)
El Penguinno
Modérateur

En ligne

Inscrit le: 01 Jan 2014
Messages: 9 750
Localisation: Mont des cats (59)
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Pour ta brele, si elle est plus ancienne, tu as les fiches la

http://partsfinder.onlinemicrofiche.com/ronnies/showmodel.asp?make=hdmc

D ailleurs un petit conseil, pense à mettre l année de ta brele dans le descriptif, ça peut aider lorsque tu poses une question Okay

Pour la taille je ne pourrais t aider Embarassed par contre je sais qu il y a des pontets qui intègre aussi les voyants ça peut être une solution aussi et ils seront peut être un peu plus visible, car tu parles d un reservoir a console et en general le compteur dépasse assez, pas sûr que tu puisses voir tes voyants ensuite Wink

_________________
Mon 12R, My Psychedelic Realm


Mer 20 Jan - 10:21 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Oh, cool, merci pour le lien.

Alors, l'année de ma moto est 1994 (XLH Hugger). Je ne l'ai pas mis parce que je sais que le support dont on parle était aussi monté sur d'autres années et même sur des FX.

J'avais aussi pensé à installer le pontet avec les témoins intégrés... mais j'aurais préféré l'option support de phare, un peu comme ici:





Je pense que malgré la console, ca devrait se voir...
Mer 20 Jan - 10:36 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Tiens, tiens...
En surfant un peu j'ai trouvé une Dyna de 1993 avec une installation qui semblerait être la même que ce que je cherche...
Reste à savoir si la pièce qu'on voit sur le support de phare est belle bien le fameux Bezel...


Mer 20 Jan - 14:39 (2016)
ezy17
Sportster d'or

Hors ligne

Inscrit le: 31 Mai 2013
Messages: 3 828
Localisation: La Rochelle
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
bon... un coup de pied à coulisse plus tard, verdict :

le trou prévu pour ton bidule fait 54,2 X 13 mm ( en gros 2' X 1/2' )
le bidule lui fait 58,5 X 15,3 mm ( en gros 2' 5/16 X 5/8' )

perso j'ai fait passer ce truc dans un support prévu pour des voyants à trous... à coup de lime Mr. Green



_________________
my 883 carb' Custom , un p'tit bob qui joue les chop' ...

" Daddy's Girl " mon terrible engin...

Mer 20 Jan - 16:36 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Ahà!
Du coup, t'as "le bidule"?

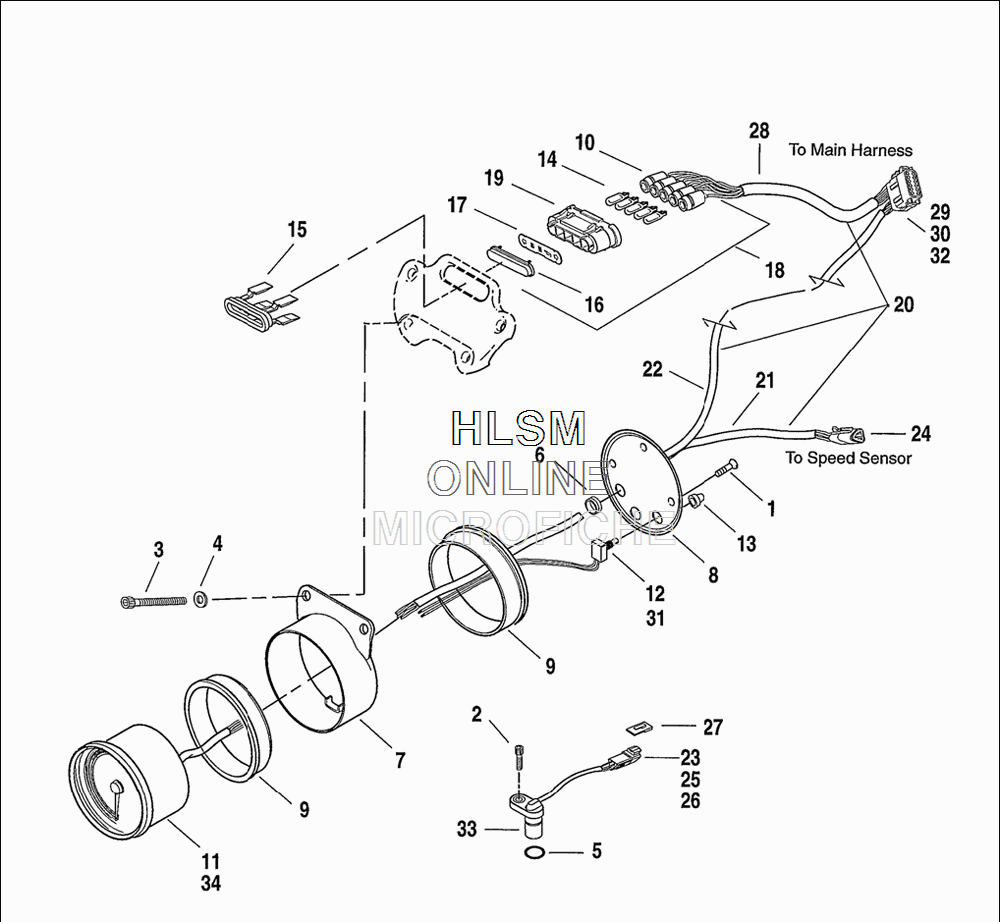

En tout cas, j'ai regardé sur le site Partsfinder que tu m'as passé tout à l'heure et en fait, le "bidule" (le Bezel, donc) se monte d'origine sur le support compteur d'un Sportster Hugger de 1994...

Etant donné que j'ai le support phare et le support compteur d'origine (mais pas le "bidule Bezel"), je n'ai qu'à comparer les deux trous.

Effectivement, si les dimensions ne sont pas super differentes (ce qui semble être le cas selon les dimensions que t'avances), on peut toujours agrandir le trou à coup de lime.
Mer 20 Jan - 16:43 (2016)
ezy17
Sportster d'or

Hors ligne

Inscrit le: 31 Mai 2013
Messages: 3 828
Localisation: La Rochelle
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
attention quand même que la pièce c'est juste la vitre avec les pictos huile phare cligno... mais il faut la clipser sur la barette de voyants avec toutes les ampoules...



_________________
my 883 carb' Custom , un p'tit bob qui joue les chop' ...

" Daddy's Girl " mon terrible engin...

Mer 20 Jan - 16:49 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Oui, je vois.
Par contre... tu me parles toujours du support compteur je pense...
Bon, je vais essayer ce soir de prendre une ou deux photos et les poster ici (ce n'est pas sur, parce que j'ai mon PC maison qui merde grave depuis un moment...) pour que vous voyez où je voudrais l'installer exactement.
Mer 20 Jan - 17:13 (2016)
ezy17
Sportster d'or

Hors ligne

Inscrit le: 31 Mai 2013
Messages: 3 828
Localisation: La Rochelle
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant

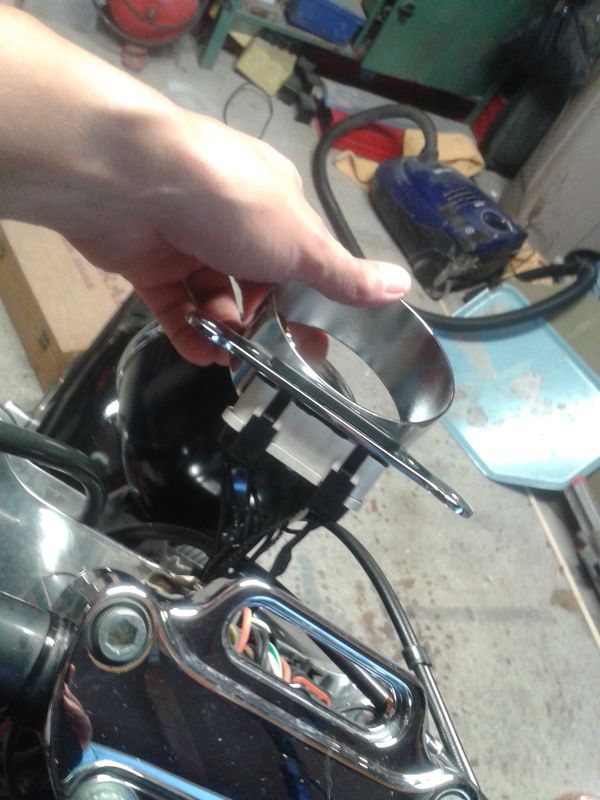

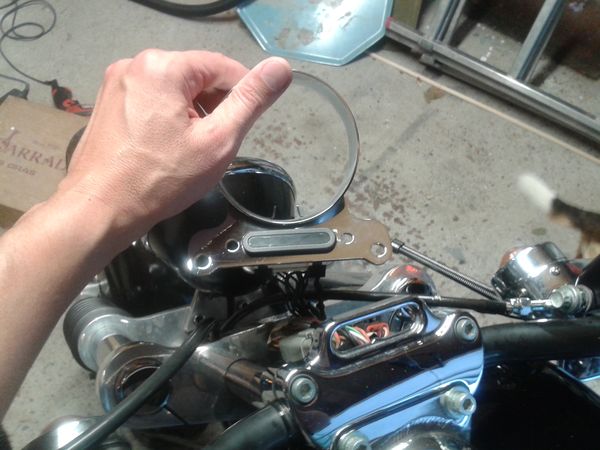

sur ma photo en fait tu as le support d'origine, vide et devant je tiens un support compteur d'un autre modèle que j'ai évidé pour y loger la pièce. ( j'ai changé de riser, c'est pour ça que j'ai fait ça )

à mon avis, l’ensemble peut se loger même dans un emplacement pas prévu au départ, à partir du moment ou t'as assez pour évider un peu de matière....

_________________
my 883 carb' Custom , un p'tit bob qui joue les chop' ...

" Daddy's Girl " mon terrible engin...

Mer 20 Jan - 17:20 (2016)
El Penguinno
Modérateur

En ligne

Inscrit le: 01 Jan 2014
Messages: 9 750
Localisation: Mont des cats (59)
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant

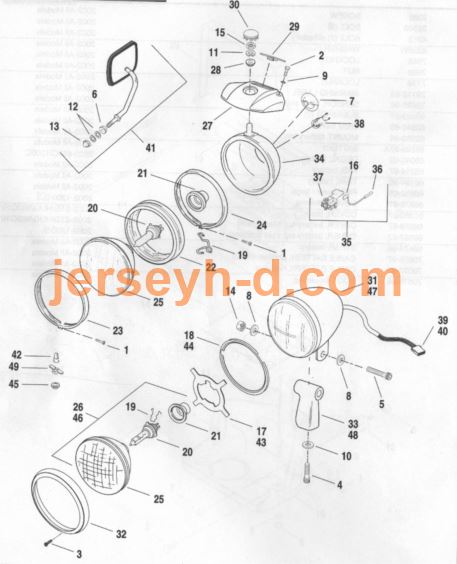

Si je comprends bien tu veux le mettre à la place de la plaque numéro 29 de ce schéma? Au niveau du rectangle de la casquette de phare?



Ezy t as filé la taille du bezel, plus qu à mesurer la taille max que tu peux mettre, et au pire si tu peux limer ce qu il faut Okay

_________________
Mon 12R, My Psychedelic Realm


Mer 20 Jan - 18:11 (2016)
Migranhas
Sportster

Hors ligne

Inscrit le: 22 Oct 2015
Messages: 54
Localisation: Toulouse
Masculin

Message Voyants Bezel en support d'origine? Répondre en citant
Exactement, Penguinno!
Comme je disais, j'ai vu que ca se monte sur le support compteur d'origine (que j'ai) donc je dois comparer le trou oblong du support de phare avec le trou oblong du support de compteur.
Mer 20 Jan - 21:00 (2016)
