Message branchement nouveau compteur mini Répondre en citant
question de compteur.....
voila je me suis fendu au MotorBeach d'un sympa PETIT compteur a vil prix donc va falloir le monter.....
avant de faire une quelconque connerie je voudrais savoir quoi brancher et ou évidement !

Je suis en vacances donc sans acces a mon PC avec mes docs donc besoin d'un peu d'aide !

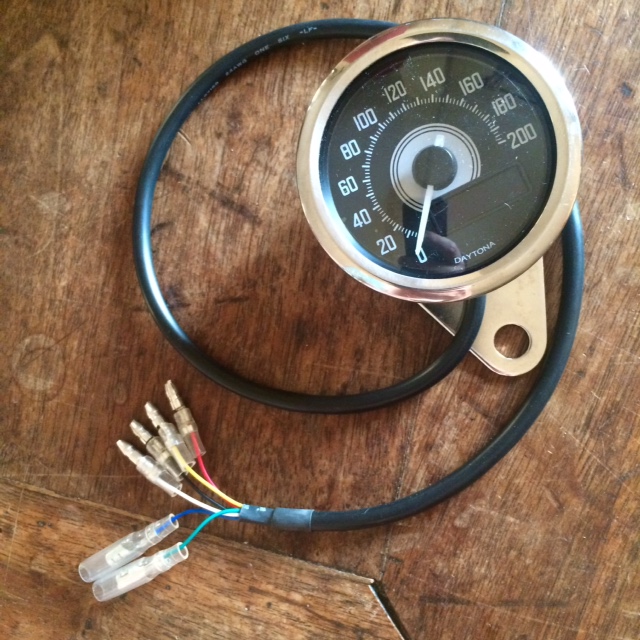

voila le bébé !

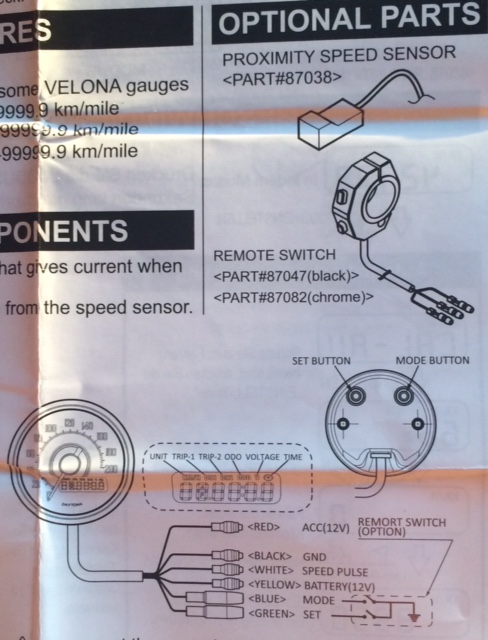

et sa notice !



Je crois comprendre que je ne dois pas brancher des 2 fils vert et bleu qui devraient etre pour des options de boutons déportés....

bref je dois retrouver mon schéma elec de compteur de 2002 (merci Stefd30) et être sur de brancher le fils vert sur le bouton vert.... Mr. Green

je suis sur que pour certains c'est un jeu d'enfant mais pour moi au soleil entre la cuite de la veille et le futur patxaran c'est dur de refléchir sans se tromper

Merci d'avance a ceux qui pourraient me depatouiller de ce binz

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 20:33 (2016) Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Lun 25 Juil - 20:33 (2016)
stefd30
Modérateur

En ligne

Inscrit le: 15 Sep 2013
Messages: 16 377
Localisation: Home sweet home
Masculin

Message branchement nouveau compteur mini Répondre en citant
tiens ca devrait t'aider Okay
http://www.forumsportster.com/t14024-Compteur-MMB-basic.htm?start=15

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite
Lun 25 Juil - 20:40 (2016)
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
sauf que c'est pas un MMB et que j'ai plus de fonction :
trip 1
trip 2
odometre
voltmetre
time

et pis j'ai 2 boutons :
mode + set
...4 fils donc Wink


j'ai bien lu mais ça m'aide pas trop Crying or Very sad

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 20:47 (2016) Visiter le site web du posteur
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
en fait j'ai juste besoin de sazvoir a quoi correspond la nomenclature de mes branchements :

ACC 12V
GND
SPEED PULSE
BATERY 12V

ça correspond a quels fils de quel couleur sur ma mob ??

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 21:08 (2016) Visiter le site web du posteur
stefd30
Modérateur

En ligne

Inscrit le: 15 Sep 2013
Messages: 16 377
Localisation: Home sweet home
Masculin

Message branchement nouveau compteur mini Répondre en citant
rouge sur rouge orange et blanc
noir sur noir
jaune sur orange et blanc rouge
blanc sur blanc

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite


Dernière édition par stefd30 le Mar 26 Juil - 19:39 (2016); édité 1 fois
Lun 25 Juil - 21:14 (2016)
Balthazar
Sportster de Platine

En ligne

Inscrit le: 22 Juil 2011
Messages: 27 585
Localisation: Tolosa
Masculin

Message branchement nouveau compteur mini Répondre en citant
Comme dans la 5eme compagnie, en fait! Mr. Green

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Lun 25 Juil - 21:20 (2016)
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
vous fouttez pas de ma gueule SVPlé !

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 21:26 (2016) Visiter le site web du posteur
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
bon merci Stef je vois çà ce soir apres diner !

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 21:27 (2016) Visiter le site web du posteur
Balthazar
Sportster de Platine

En ligne

Inscrit le: 22 Juil 2011
Messages: 27 585
Localisation: Tolosa
Masculin

Message branchement nouveau compteur mini Répondre en citant
Tu peux faire confiance à Stefd30. Okay

Par contre, tu montes pas le commutateur optionnel?

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Lun 25 Juil - 21:46 (2016)
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
ben je ne l'ai pas, c'est en dépliant la notice que j'ai appris son existence.
j'ai les 2 boutons bien placés desous çà me va très bien et je pense que çà jurerais avec mon guidon dépouillé quand même !

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 21:59 (2016) Visiter le site web du posteur
Balthazar
Sportster de Platine

En ligne

Inscrit le: 22 Juil 2011
Messages: 27 585
Localisation: Tolosa
Masculin

Message branchement nouveau compteur mini Répondre en citant
Sinon, il faudrait placer les commutateurs ailleurs. Wink

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Lun 25 Juil - 22:06 (2016)
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
pour le coup passer encore des fils en plus de mon comodo çà me gonflerait....
et puis c'est pas comme si je m'en servirait autant que les clignots Rolling Eyes



_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 22:07 (2016) Visiter le site web du posteur
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
mais bon le prix des boutons c'est celui du compteur quasiment ! sans dec' !!  Mort de Rire

_________________
♠♠♠♠♠ le Chopp'R MACHINE 30 øZ ♠♠♠♠♠♠♠
*** Click to go to instagram #SanDiegoChopper ***

Lun 25 Juil - 22:08 (2016) Visiter le site web du posteur
Balthazar
Sportster de Platine

En ligne

Inscrit le: 22 Juil 2011
Messages: 27 585
Localisation: Tolosa
Masculin

Message branchement nouveau compteur mini Répondre en citant
Ah ouais, ça fait réfléchir! Mr. Green

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Lun 25 Juil - 22:38 (2016)
MannixxX
Sportster d'or

Hors ligne

Inscrit le: 18 Sep 2013
Messages: 4 163
Localisation: Lutèce / Biarritz
Masculin

Message branchement nouveau compteur mini Répondre en citant
question bonux-kamoulox pour le siseur Stef :

si je comprends bien :

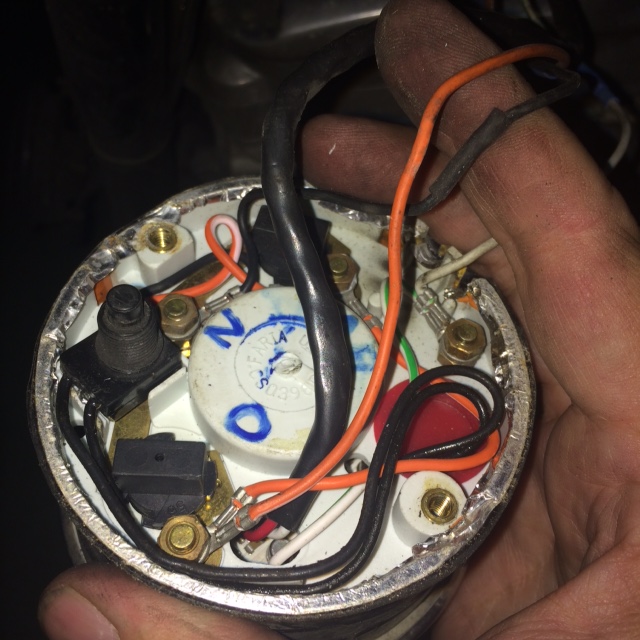

Quand tu me parles des fils rouges et blancs tu me parle des 2 qui sont gainés ensembles et qui plongent dans le compteur ensemble
et quand tu me parle du orange et blanc ce sont les 2 sur mon doigts
(Merci de confirmer ma question con Rolling Eyes )

mais ce putain de fils blanc et vert qui vient comme le noir et blanc/orange de mon faisceau je ne le branche a rien ????



....plus de fonctions avec moins de fils... j'en perd mon latin Shocked
