besoin d'aide branchement cligno triple fonction colorado
Auteur Message
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
DSL mon ancien topic et bloqué et c'est pour cela que j'en ai refait un autre. Mr. Green

Donc voila j'ai acheté des clignotants triple fonction de la marque Colorado et un Badland equalizer.

Et je voudrais savoir comment brancher tout ça et ou mettre le Badland , car j'ai beau eu regardé les autres topic et les schémas électrique , mais je suis perdue la Embarassed Ci quelqu'un peut m'expliqué avec des mots simple ou même me faire un petit schéma Okay

Merci


Voila le Badland :





Les câbles des clignotants Colorado :

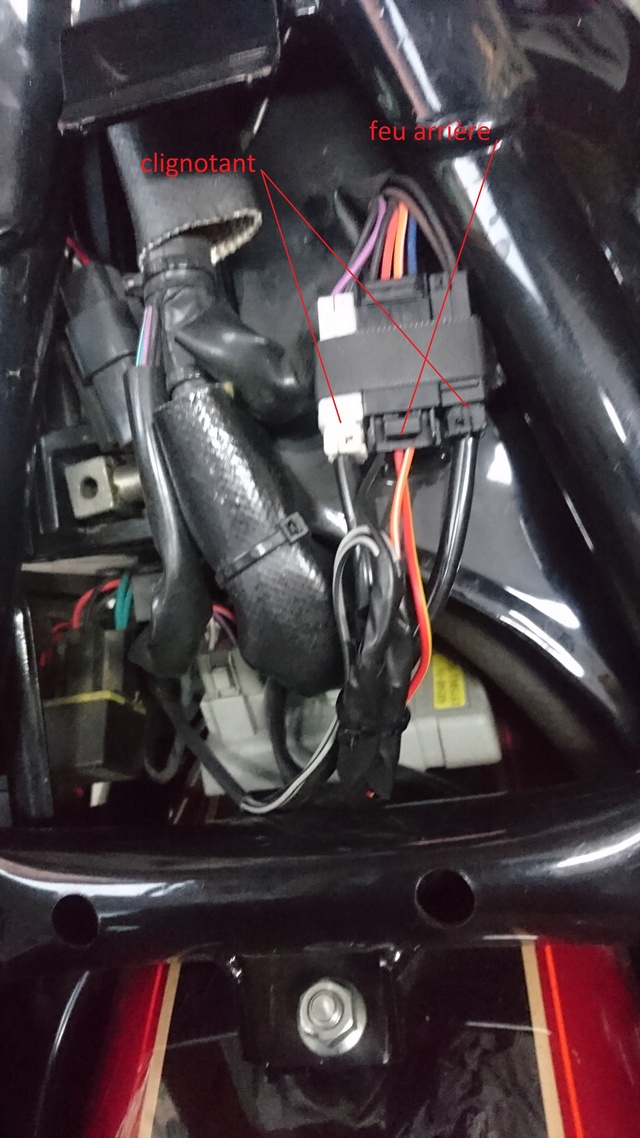

Mes câblages :





_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mar 3 Jan - 17:17 (2017)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mar 3 Jan - 17:17 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Personne pour un petit coup de main svp Rolling Eyes

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mer 4 Jan - 12:53 (2017)
icebreaker
Sportster de bronze

En ligne

Inscrit le: 27 Oct 2012
Messages: 226
Localisation: West
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Je suppose que tu as déjà ce schéma Wink

http://www.sendspace.com/file/ifmx9x
Mer 4 Jan - 18:06 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Non je ne l'ai pas encore , je reçois mon colis demain car il y avait du verglas aujourd'hui. Mais même en regardant ce plan , je ne comprend pas trop le principe. Mon Badland aura que 3 câbles je crois et je ne c'est pas ou je dois le mettre exactement.
dsl je suis nul et je n'ai vraiment pas envie de faire de bêtise Mr. Green

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mer 4 Jan - 18:26 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
la j'ai trouvé le plan qui viens avec mon Badland. ( c'est peut être le même Mr. Green )

Donc ci je ne dis pas de bêtise , il y a un câble noir pour la masse , un pour le clignotant de droite et un pour le gauche. Et pour mettre les feux de stop sur mes cligno je dois faire un pont du feu de stop aux cligno , c'est ça?




_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mer 4 Jan - 18:37 (2017)
icebreaker
Sportster de bronze

En ligne

Inscrit le: 27 Oct 2012
Messages: 226
Localisation: West
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Si j'ai compris avec mon anglais camping Mr. Green

1 tu dois débrancher ta batterie

2 tu dois trouver le petit bloc connexion (feu arrière, cligno gauche, cligno droit) qui doit se situé sous la selle de ton brêlon

3 en utilisant une lampe témoin tu dois trouver le fil (cligno gauche) puis le fil (cligno droit)

4 vérifier qu'il n'y a pas de graisse ou de saleté avant de connecter les fils

5 connecter le fil violet ou bleu (selon) de l'équalizer avec le fil du clignotant gauche de la moto

6 connecter le fil marron de l'équalizer avec le fil du clignotant droit de la moto

Visiblement les cosses rouges fournies avec l'equalizer sont des pontages

7 connecter le fil noir de l'équalizer sur la borne négative de la batterie

Selon moi, pour repérer tes fils de cligno droit et gauche avec une lampe témoin tu dois le faire avant de débrancher ta batterie, après c'est peut-être possible batterie débranchée (avec un multimêtre), bref moi je préfère la bonne vieille lampe.

Attention ... tout ce que je viens d'écrire n'est que ma vision des choses selon le mode de montage (Rosbeef language) Mr. Green

Voilou Wink


Mer 4 Jan - 19:45 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Merci pour la traduction camping icebreaker Mort de Rire

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mer 4 Jan - 20:17 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Bon , j'ai tout installer , par contre ça en fait des câbles Shocked

Le seul petit soucis , quand j'actionne mes clignotants , il y a l'éclairage de ma plaque déporté qui clignote légèrement.... Embarassed Alors la , je pige pas pourquoi Mr. Green

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Jeu 5 Jan - 18:00 (2017)
cacaouete
Sportster

Hors ligne

Inscrit le: 14 Juin 2016
Messages: 77
Localisation: limousin
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Essaie de mettre la masse de ton éclairage de plaque en direct sur une masse franche (batterie ou point sur cadre).

_________________
La cigarette tue , la pipe détend
Lun 9 Jan - 17:45 (2017)
icebreaker
Sportster de bronze

En ligne

Inscrit le: 27 Oct 2012
Messages: 226
Localisation: West
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Bonsoir et désolé pour mon retour tardif, comme le dit "cacaouete" vérifies que les masses soient vraiment bien en contact avec le ferraille de ton cadre.

Tu dois avoir une continuité de masse nickel, sinon ça peu provoquer ce genre de défaut

Vérifies également l'ampoule de ton éclairage de plaque, n'hésites pas à la remplacer pour voir si tu as toujours le même défaut.

Dis-nous ... est-ce que tes clignos fonctionnent ?
A + pour la suite
Lun 9 Jan - 20:34 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Slt les gars ,
mon éclairage de plaque c'est une led. mais je vais tester de déplacer la masse. Et pour les clignotants , ils fonctionnent nickel. Et merci de votre aide Okay

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Jeu 12 Jan - 08:46 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Voici les clignotants



_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Jeu 12 Jan - 08:51 (2017)
icebreaker
Sportster de bronze

En ligne

Inscrit le: 27 Oct 2012
Messages: 226
Localisation: West
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Trop cool !! Nickel. Si ton éclairage de plaque clignote depuis le montage de l'équalizer c'est peut-être parce -que ton éclairage de plaque est à LED.

Si tu débranches ton éclairage de plaque "LED" et que tu le remplaces par une ampoule à filament classique, le léger clignotement de ton éclairage de plaque risque de disparaître. A voir Okay
Jeu 12 Jan - 13:03 (2017)
Chris
Sportster de bronze

Hors ligne

Inscrit le: 25 Fév 2015
Messages: 337
Localisation: Stiring-wendel 57350
Masculin

Message besoin d'aide branchement cligno triple fonction colorado Répondre en citant
Je vais essayer de changé la masse des que j'ai le temps Mr. Green la c'est travaux à la maison , ponçage de la bécane Okay

_________________


Mon Harley 1200 XLH 98 http://www.forumsportster.com/t22960-Mon-BB-1200-Sportster.htm

"Quand les hommes auront abattu le dernier arbre , pêché le dernier poisson et tué le dernier animal , alors , ils réaliseront que l'argent n'est pas comestible" Sitting Bull
Mar 17 Jan - 20:27 (2017)
