shazz
Sportster d'argent

Hors ligne

Inscrit le: 11 Juil 2011
Messages: 1 849
Localisation: Marseille
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
oui les prises deutsch se demontent facilement pour peu qu'on ait la technique

tu prends le connecteur en face de toi avec les fils a l’arrière
le trou du haut c'est celui d'ou partent les fils
le trou du bas plus grand ben tu inseres une aiguille en tentant de trouver une petite languette que tu dois soulever, ca permet de tirer ton cable par l'arriere pendant que tu souleves la languette

pour la 1ere fois vaut mieux se servir d'une bonne lampe a leds

pour ma part j'ai viré tous les connecteurs et soudé proprement avec protection de gaine thermo


concernant la gaine tressée VS gaine thermo, je parle d'experience, la thermo une fois chauffée rend le faisceau rigide, difficilement maléable, et surtout ne permet pas l'evacuation de l'humidité Rolling Eyes elle est utilisée sur de courtes distances pour masquer un soudure surtout

la tressée reste souple, peut se serrer et se desserrer a volonté, elle est esthétique et aucun risque de conserver l'humidité et de pourrir le faisceau
et surtout elle peut se rétracter pendant qu'on soude les fils et ensuite revenir se positionner sur les soudures, impossible avec la thermo

je commande tous mes cables chez electricsupplies livré en 48h

pour ceux qui veulent rallonger leur faisceaux, y a des cables au metre avec les couleurs spécifiques
http://www.autoelectricsupplies.fr/product/66/category/11


je conseille egalement ce scotch de protection, insensible à la chaleur, tient bien dans le temps et tres résistant, je m'en sers partout
http://www.autoelectricsupplies.fr/product/847/category/68

_________________
Clik sur mon Brelon sous le Q des gazelles


ne leur pardonnez pas seigneur car ils savent ce qu'ils font
Lun 13 Aoû - 09:34 (2012)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Lun 13 Aoû - 09:34 (2012)
benoit
Sportster d'argent

Hors ligne

Inscrit le: 25 Juil 2012
Messages: 2 386
Localisation: Cambrai
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
http://www.autoelectricsupplies.fr/product/70/category/114

11 couleurs excellent et pas cher ! Super lien Shazz
Lun 13 Aoû - 09:56 (2012)
Bavmorda
Sportster d'argent

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 2 424
Localisation: tours
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
y a ça aussi qui est vachement bien

http://cableorganizer.fr/gaine-tressee-f6-a-memoire-de-forme.html
mais je crois que je me répète Mr. Green

_________________
Ni Dieu Ni Maître
OCOS
http://www.forumsportster.com/t4962-La-BAVBIKE.htm?q=bavbike
Lun 13 Aoû - 11:43 (2012)
Bavmorda
Sportster d'argent

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 2 424
Localisation: tours
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant

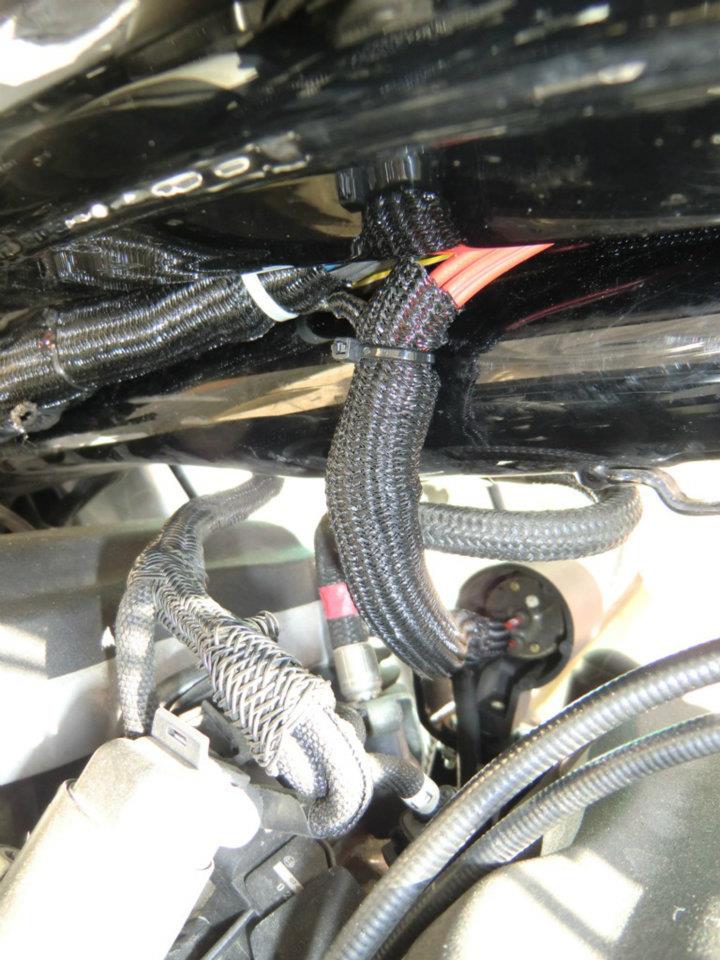

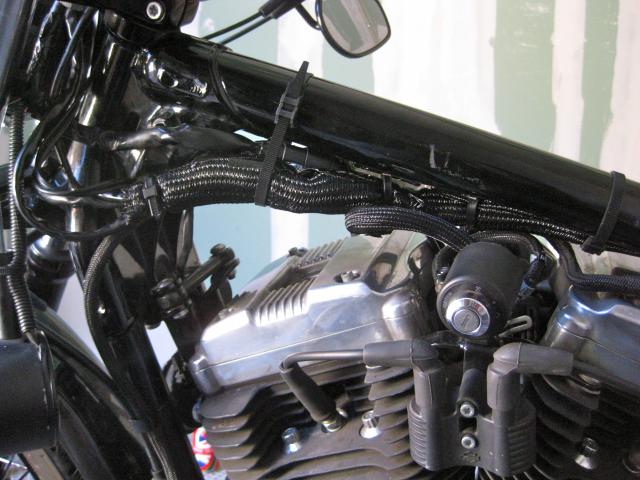

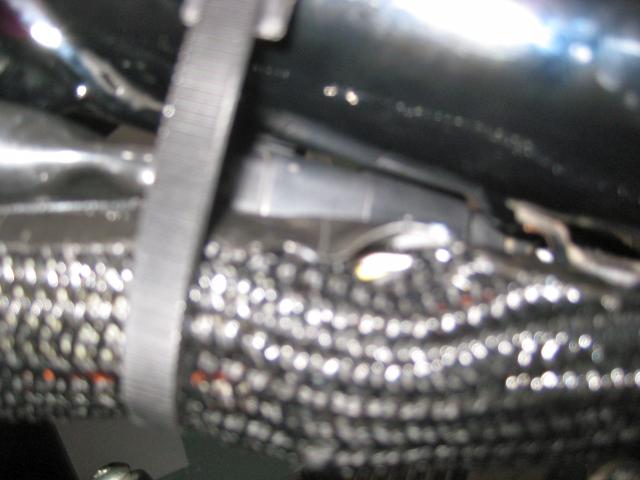

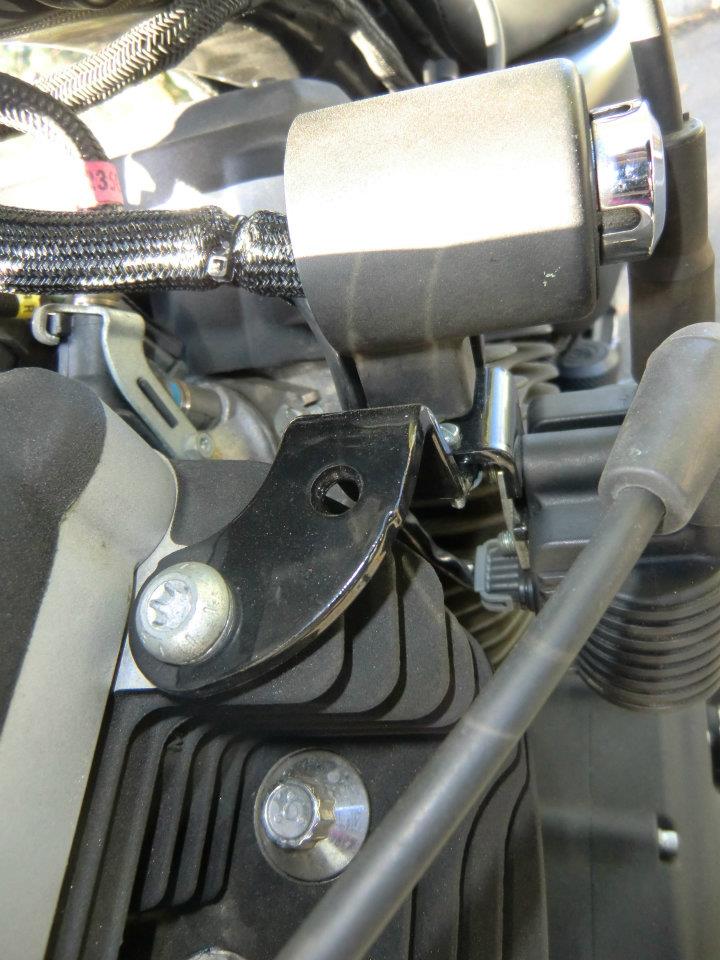

avec la gaine F6

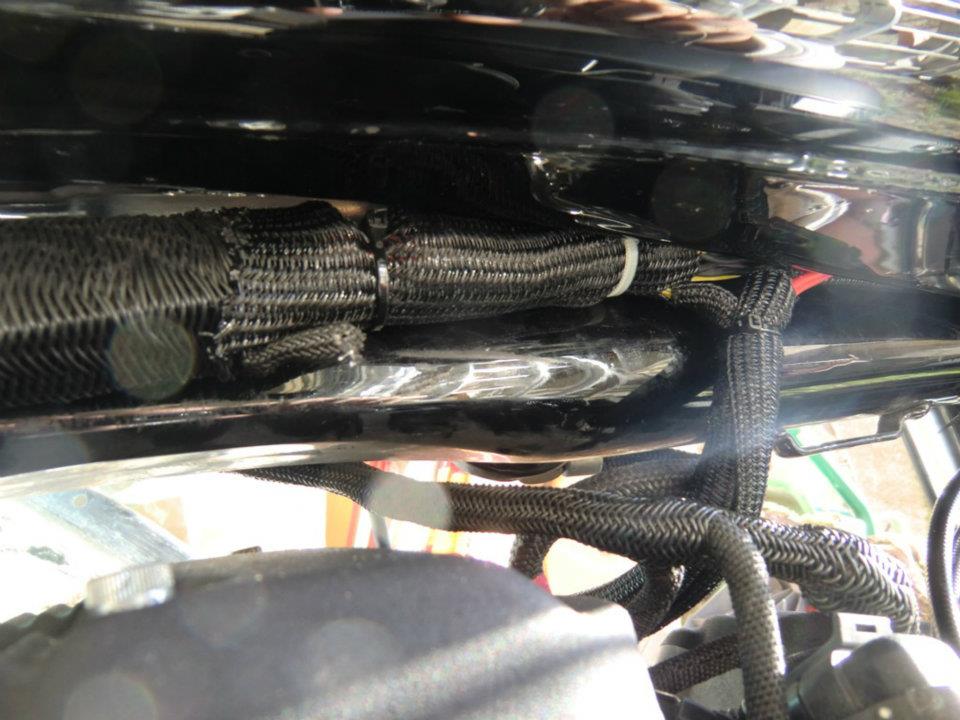

Faut vraiment se mettre en dessous pour voir






_________________
Ni Dieu Ni Maître
OCOS
http://www.forumsportster.com/t4962-La-BAVBIKE.htm?q=bavbike
Lun 13 Aoû - 14:18 (2012)
shazz
Sportster d'argent

Hors ligne

Inscrit le: 11 Juil 2011
Messages: 1 849
Localisation: Marseille
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
au début ca fait peur puis au fur et a mesure qu'on coupe ben on s’aperçoit que c'est pas si terrible que ca

perso comme j'ai mis un ape hanger de 10" j'ai été obligé de rallonger mon faisceau de guidon mais si vous restez dans les limites , y a rien de plus facile

vous decoupez toutes les gaines proprement, ensuite il suffit de suivre chaque fil et de regrouper ceux qui alimentent les mêmes secteurs

comodo droit
comodo gauche
compteur
klaxon
phare
sondes
tous les trucs qui arrivent au niveau du cadre

puis faut s'occuper de l'arriere qui est plus facile car tout est regroupé sous la selle

1 seule masse générale pour l'avant vous virez une dizaine de fils noirs présents dans la grosse gaine

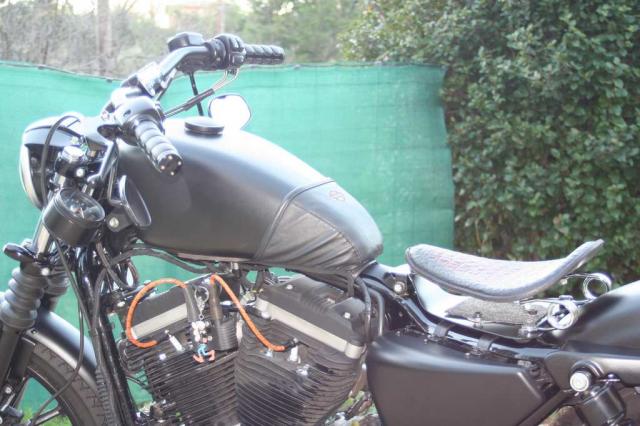

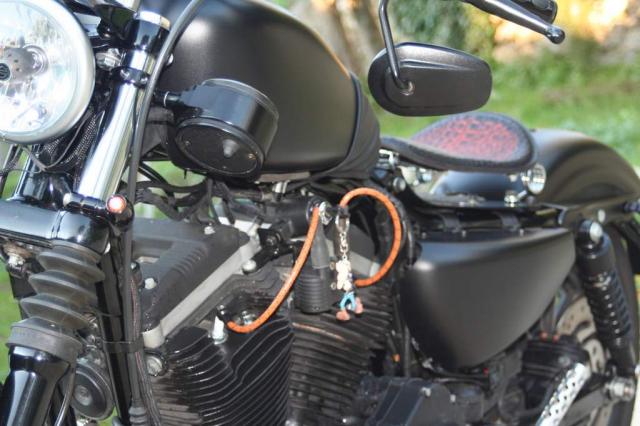

voila des photos prises avant que je remette de l'ordre dans toutes ces gaines, demain je prends le résultat final en photo et c'est propre rien ne depasse

ca m'a pris 1 journée sans me presser

le fer a souder pour découper proprement la gaine tressée sinon un cutter chauffé fait l'affaire

mais sans fer a souder on peut pas souder alors Mr. Green Mr. Green Mr. Green

3 m de gaine thermo 110301 pour les soudures fil a fil
2 m de 110304 pour regrouper les cables par secteur
3m de 110307 pour gainer proprement le début et la fin des gaines tressées

http://www.autoelectricsupplies.fr/product/339/category/66

du fil a souder
http://www.autoelectricsupplies.fr/product/487

c'est pas compliqué car tous les fils ont des couleurs differentes, on coupe 10 fils, on les separe avec du shaterton
on coupe 10 autres fils et on separe a nouveau

au final t'as des paquets de 10 fils repérés sans connecteurs qu'il faut resouder Okay Okay

et pas d'epissure, tu prends tes 2 morceaux de fil etamés tu les fais se toucher cote à cote et tu soudes

_________________
Clik sur mon Brelon sous le Q des gazelles


ne leur pardonnez pas seigneur car ils savent ce qu'ils font
Lun 13 Aoû - 20:01 (2012)
Bavmorda
Sportster d'argent

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 2 424
Localisation: tours
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
attends y a un truc que je pige pas avec ta masse?
tu amènes une seule masse de l'arrière vers l'avant?
Mais alors tu soudes comment? un fil d'un côté et dix de l'autre?

_________________
Ni Dieu Ni Maître
OCOS
http://www.forumsportster.com/t4962-La-BAVBIKE.htm?q=bavbike
Mar 14 Aoû - 08:10 (2012)
shazz
Sportster d'argent

Hors ligne

Inscrit le: 11 Juil 2011
Messages: 1 849
Localisation: Marseille
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
oui c'est l'idée

mais j'ai préféré d'abord créer une masse derriere le phare, sur le cadre pour les clignos + phare
une autre masse prise sur le garde boue arrière qui sert aux clignos + feu stop + plaque arrière

le reste des masses des comodos + compteur + klaxon ....etc..etc, je les ai soudées ensemble, reliées à un fil en 4mm² et le tout fixé sur le cadre sous la selle

c'est ptet pas trés catholique comme plug mais l'avantage c'est que j'ai placé chaque faisceau suivant un schema personnel, je sais exactement quel fil alimente quoi


sans etre un pro de l’électrique je pense qu'une seule masse générale est mieux que plusieurs petites Question

_________________
Clik sur mon Brelon sous le Q des gazelles


ne leur pardonnez pas seigneur car ils savent ce qu'ils font
Mar 14 Aoû - 10:29 (2012)
Bavmorda
Sportster d'argent

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 2 424
Localisation: tours
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
et tu fais comment pour créer ta masse sur le cadre?
y a moyen d'avoir une petite tof ? hein dit? Wink

_________________
Ni Dieu Ni Maître
OCOS
http://www.forumsportster.com/t4962-La-BAVBIKE.htm?q=bavbike
Mar 14 Aoû - 10:34 (2012)
shazz
Sportster d'argent

Hors ligne

Inscrit le: 11 Juil 2011
Messages: 1 849
Localisation: Marseille
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
Bavmorda1 a écrit:
et tu fais comment pour créer ta masse sur le cadre?
y a moyen d'avoir une petite tof ? hein dit? Wink


j'ai rien créé, je me suis servi de l’écrou de fixation de la selle pour y mettre une jolie cosse ronde Okay

_________________
Clik sur mon Brelon sous le Q des gazelles


ne leur pardonnez pas seigneur car ils savent ce qu'ils font
Mar 14 Aoû - 11:45 (2012)
Bavmorda
Sportster d'argent

Hors ligne

Inscrit le: 22 Aoû 2011
Messages: 2 424
Localisation: tours
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
@shazz : ah bah oui l'ecrou c'est pô bete ça, mais je dis qu'une petite tof quand meme.....

pour les tailles:
j'ai utilisé de la 19 mais je trouve ça un peu court donc je conseille de prendre de la 25 1m suffit
et pour les 2 cables bobine + clé j'ai utilisé de la 13 1 m suffit laaaaaaaaaaargement
après si t'as des potos dans le coin achètes plus d'un mètre Okay

_________________
Ni Dieu Ni Maître
OCOS
http://www.forumsportster.com/t4962-La-BAVBIKE.htm?q=bavbike
Mar 14 Aoû - 13:22 (2012)
Mister Green
Modérateur

Hors ligne

Inscrit le: 05 Déc 2010
Messages: 33 073
Localisation: Dans mon monde
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
Voilà pour moi :

Ce matin, je me suis attaqué à virer le plastique de sous le réservoir. J'ai reçu la tresse F6 ce matin.
Alors pour info, sur le forum il m'avait été dit de la couper au fer à souder. Vu que je n'en ai pas j'ai utiliser un ciseau puis j'ai brulé à l'aide d'allumettes. Tout ça va très bien.
Bon j'avais déjà délocalisé la bobine et le neiman la semaine dernière.

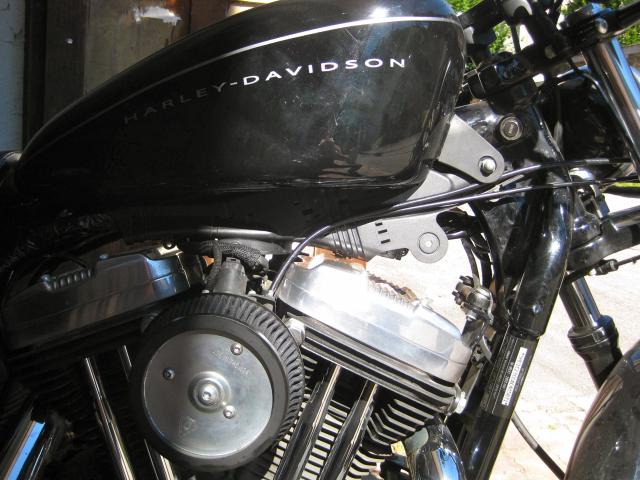

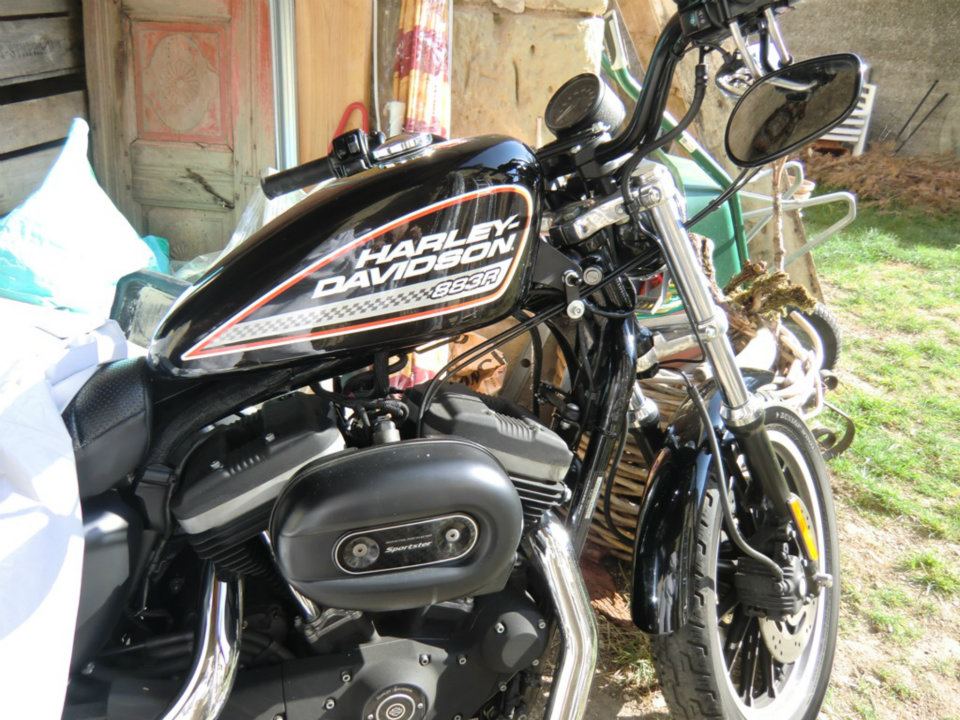

Voilà ce que ça donnait au départ.


Pour virer la totale, il faut enlever tous les rislans, puis cette vis torx.

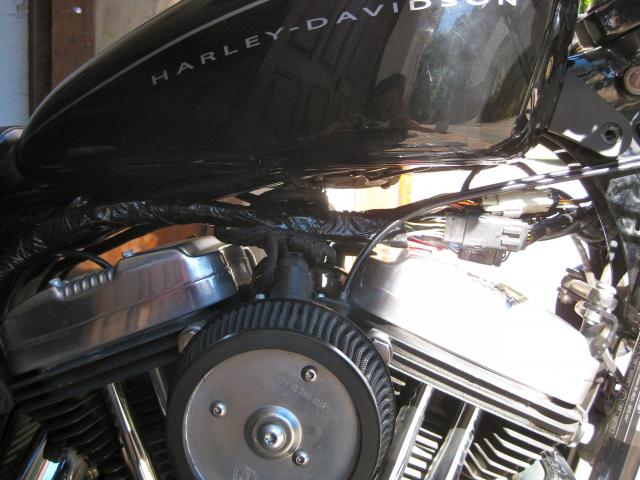

Une fois tout viré. La semaine dernière j'avais déjà entouré toutes les câbles de scotch d'électricien. Là, je l'ai enlevé et je l'ai remis proprement.

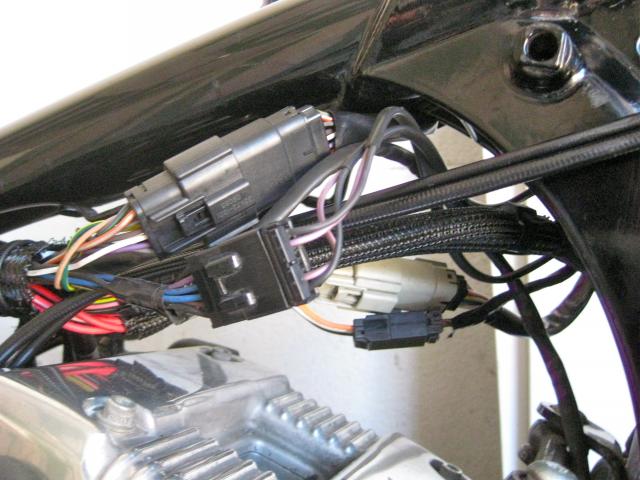

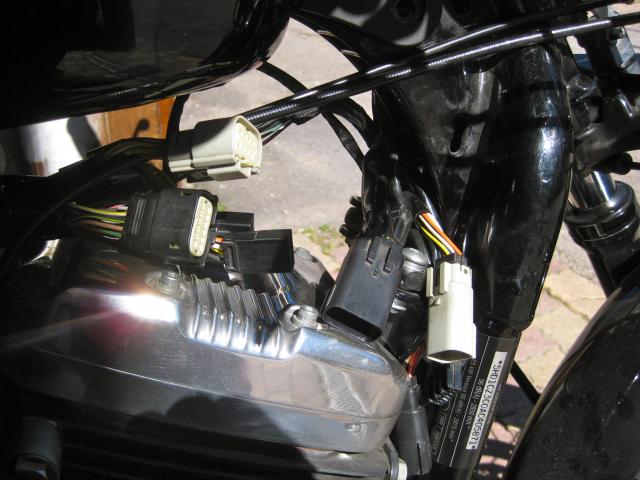

Après il faut débrancher toutes les connectiques. Il y en a 5 au total. Pas de risque de se tromper pour les rebrancher, elles sont toutes différentes.

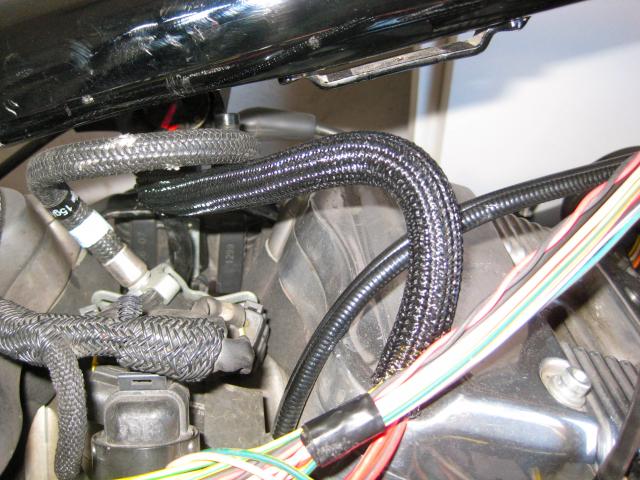

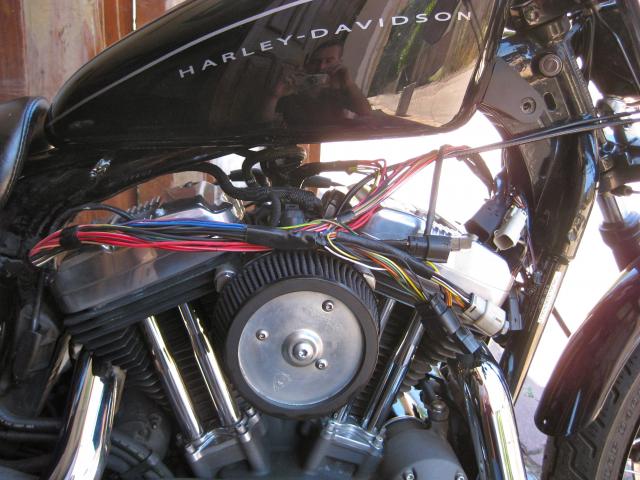

Voilà tout le câblage.

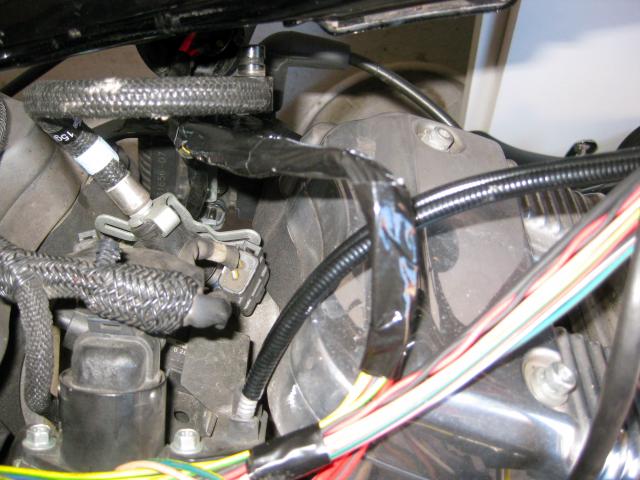

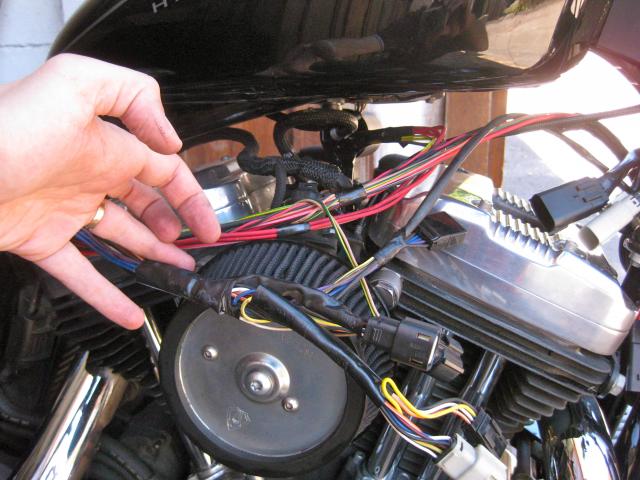

Voici le merdier, tout est mélangé entre les différents éléments. Donc soit coupé certains fils, et les souder ou laisser ainsi et s'adapter lors de la pose de la gaine.

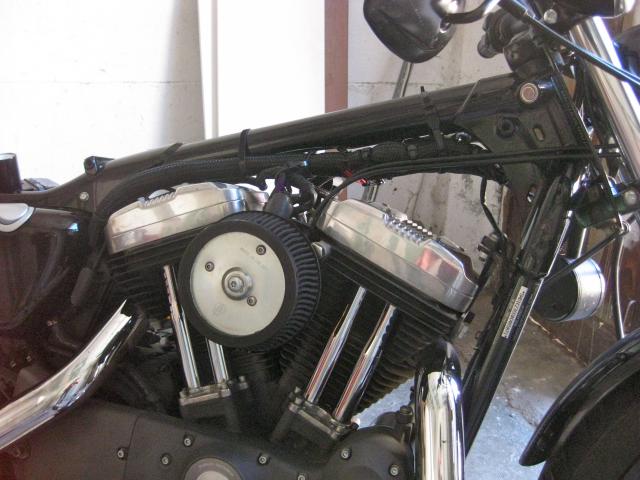

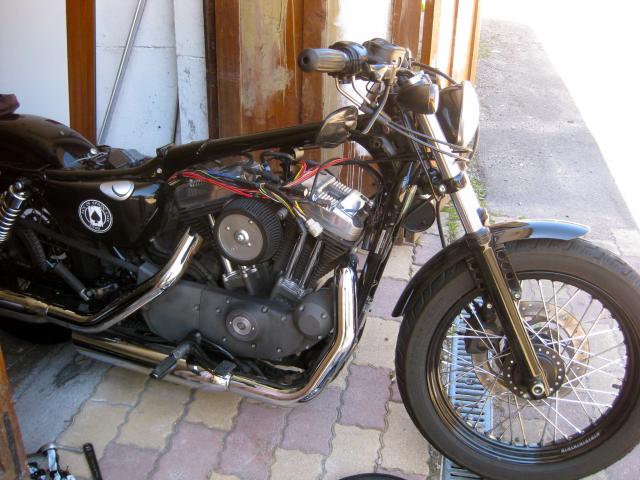

Finalement j'ai viré le réservoir pour travailler plus proprement et plus facilement.

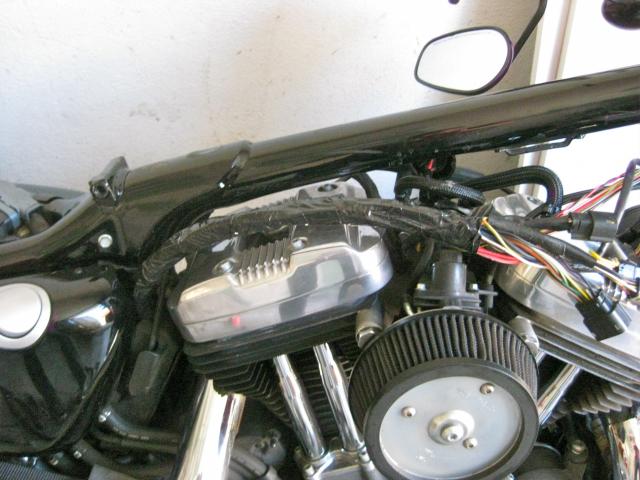

Ensuite les différentes étapes.

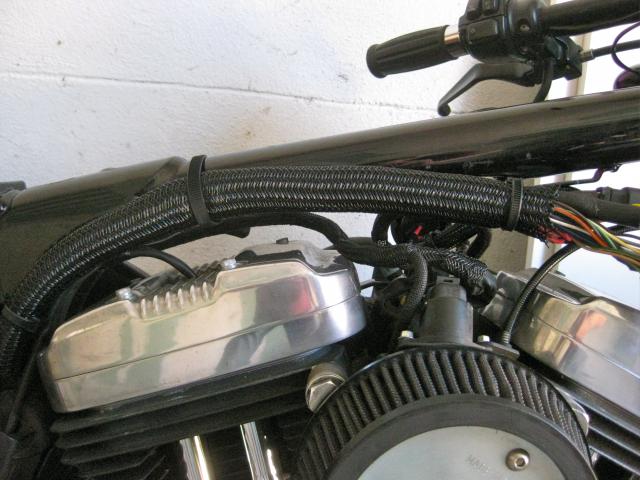

Une fois fini.

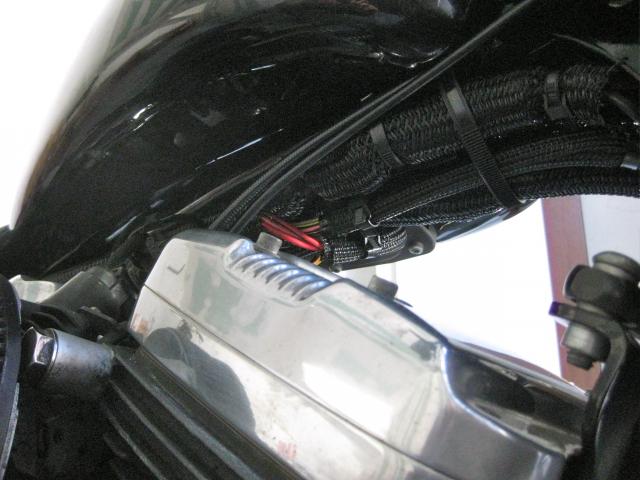

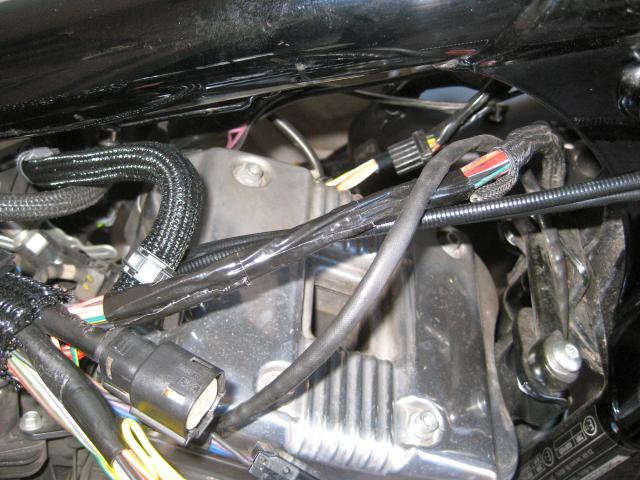

Vision de dessous.

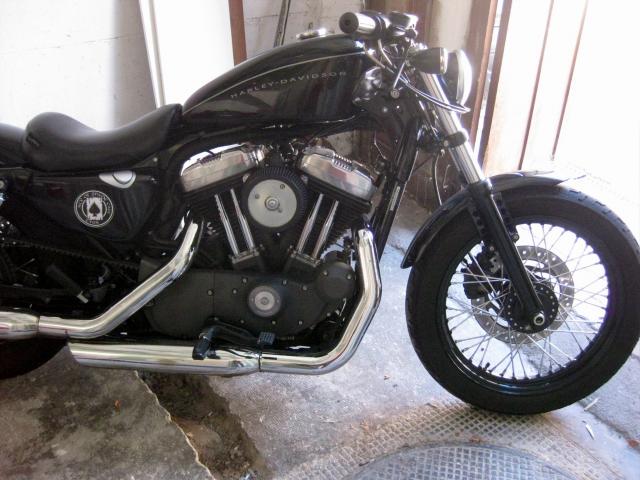

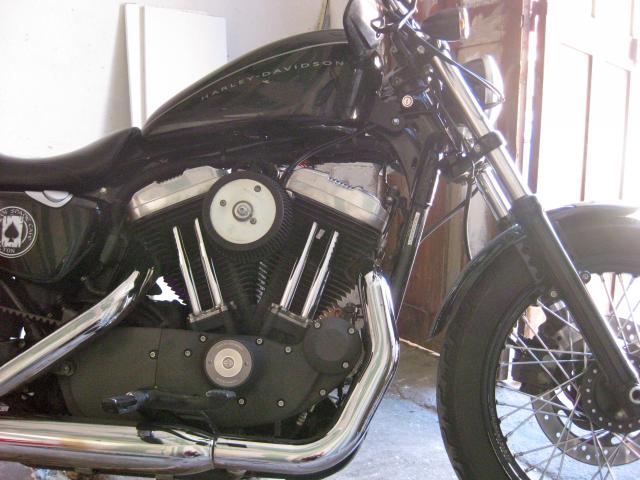

Le résultat est tout simplement sympa, je suis ravi.

_________________
Je préfère partir plutôt que d'entendre ça plutôt que d'être sourd (Georges Abitbol alias "l'homme le plus classe du monde")
Sam 18 Aoû - 14:58 (2012)
Sith
Invité

Hors ligne




Message [DOSSIER] Délocalisation bobine Répondre en citant
Ca c'est fait


Tu as pas essayé de passer le faisceau un peu plus haut sur la poutre comme sur cette photo




Ou c'est que ca passe pas avec les prises une fois le résé en place ??
Sam 18 Aoû - 15:08 (2012)
Mister Green
Modérateur

Hors ligne

Inscrit le: 05 Déc 2010
Messages: 33 073
Localisation: Dans mon monde
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
Je n'ai pas testé, il n'y a pas non plus beaucoup de place là-dessous.

Du coup, je reverrai peut-être tout ça au moment où je ferai repeindre mon réservoir.

_________________
Je préfère partir plutôt que d'entendre ça plutôt que d'être sourd (Georges Abitbol alias "l'homme le plus classe du monde")
Sam 18 Aoû - 15:11 (2012)
Mister Green
Modérateur

Hors ligne

Inscrit le: 05 Déc 2010
Messages: 33 073
Localisation: Dans mon monde
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant
Après en effet pour les 2 gaines de diamètre différent, 1mètre pour chaque gaine ça suffit.

_________________
Je préfère partir plutôt que d'entendre ça plutôt que d'être sourd (Georges Abitbol alias "l'homme le plus classe du monde")
Sam 18 Aoû - 18:46 (2012)
departement44
Administrateur

Hors ligne

Inscrit le: 18 Oct 2010
Messages: 16 031
Localisation: South BZH - Naoned
Masculin

Message [DOSSIER] Délocalisation bobine Répondre en citant

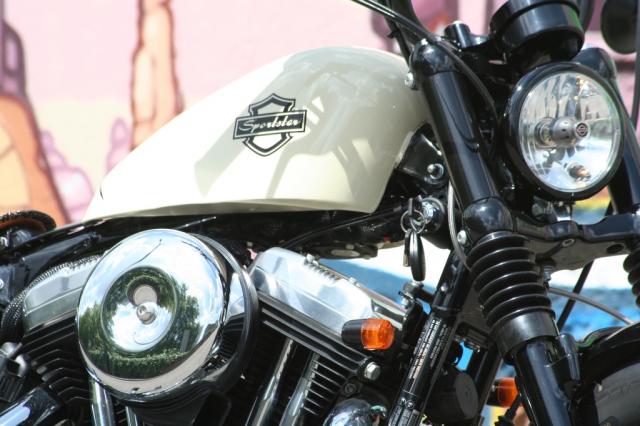

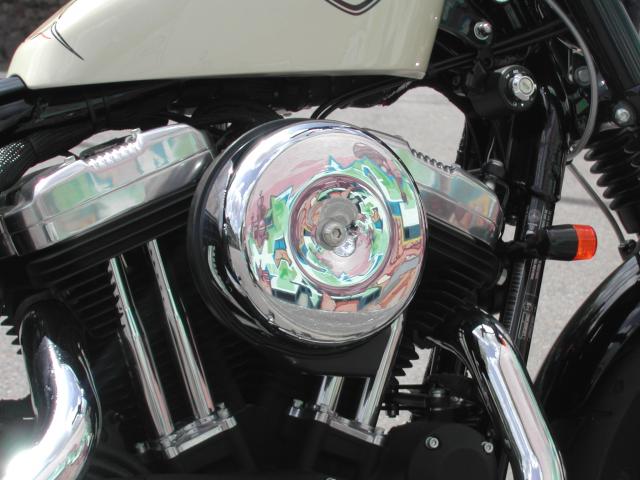

ma deloc sur 48:



Lun 20 Aoû - 11:03 (2012)
