Bonjour le forum,

Bonne année à tous Smile

Ma question va peut-être sembler "facile" pour certains.
Je suis en train d'installer des 3 en 1 kellerman à l'arrière sur un Sportster de 2004 (pour l'avant pas de soucis 2-2 avec l'origine).
(Badland plug and play sera installé)

J'ai bien repéré qui doit aller avec qui (couleur fils).
Ma question, quelle liaison vous utilisez pour brancher 2 fils (voir +) sur un autre (du style Y) ? (ex: mes deux feux rouges des clignos vers l'alim).

J'aimerais me passer du circuit imprimé qui se trouvait d'origine dans mon feu arrière et repiquer tous le monde sur les fils arrivant à la broche qui venait se brancher sur ce fameux circuit imprimé.

Si certains ont installé des Kellermans, je suis preneur des conseils / astuce

NOTE: j'ai fait recherche + lu la plupart des topics référencés dans électricité, j'ai rien vu Sad

Merci !
Dim 7 Jan - 22:04 (2018)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Dim 7 Jan - 22:04 (2018)
El Penguinno
Modérateur

Hors ligne

Inscrit le: 01 Jan 2014
Messages: 10 064
Localisation: Mont des cats (59)
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Deja avec le schéma elec c est mieux Wink

http://www.forumsportster.com/t28356-Faisceaux-lectriques-Sportster-toutes-…

Après faut voir avec les couleurs de tes Kellerman, mais c est pas bien compliqué et effectivement tu pourras virer le circuit imprimé

_________________
Mon 12R, My Psychedelic Realm


Dim 7 Jan - 22:37 (2018)
Jerrycho
Sportster

Hors ligne

Inscrit le: 29 Juil 2017
Messages: 75
Localisation: Guipavas / Brest / BZH
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Merci pour ta réponse rapide.

Je n'ai pas de soucis pour l'identification des fils. J'ai, grâce au forum, toutes les infos qu'il me faut.

Ma question est essentiellement technique:

J'ai ces couples à faire:
- 4 neutres vers 1 neutre
- 2 feux position + 1 éclairage plaque vers 1 d'alim
- 2 feux brake vers 1

En gros essayer de faire le schéma d'un nightster.

C'est dans la façon de faire ces connexions où je sèche.
J'aimerais faire ça proprement, sans soudure, pour pouvoir démonter.
Dim 7 Jan - 22:44 (2018)
El Penguinno
Modérateur

Hors ligne

Inscrit le: 01 Jan 2014
Messages: 10 064
Localisation: Mont des cats (59)
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Le soucis c est que sans soudure ça va être compliqué de mettre 4 câbles sur un, ta masse par exemple. Les connecteurs se trouvent au détails, mais il faut la pince à sertir et surtout ils sont bien trop fins pour encaisser 4 câbles Wink

Si tu veux virer ton circuit imprimé de feux arrière je suppose que tu vas virer ton feux, pourquoi pas utiliser la « rallonge «  située entre le connecteur 7 et 94? Tu coupes le 94 et tu soudes tes câbles sur la partie avec le connecteur 7. La soudure peut être propre mais isole bien ensuite avec de la gaine thermo rétractable

_________________
Mon 12R, My Psychedelic Realm


Dim 7 Jan - 23:34 (2018)
Jerrycho
Sportster

Hors ligne

Inscrit le: 29 Juil 2017
Messages: 75
Localisation: Guipavas / Brest / BZH
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Alors oui, j'ai exactement ça en tête !

Le truc qui me gène, c'est que je voulais faire un montage, démontable facilement (changer les clignotants facilement).

Pour éviter le 4>1, je peux aller chercher la masse directement du cligno sur le cadre ?

Et le 2>1 tu utiliserais quoi ?

Merci pour tes conseils,
Dim 7 Jan - 23:44 (2018)
alainb
Sportster de bronze

Hors ligne

Inscrit le: 21 Juil 2015
Messages: 533
Localisation: Agen
Masculin

Message Connecter 2 en 1 électrique Répondre en citant

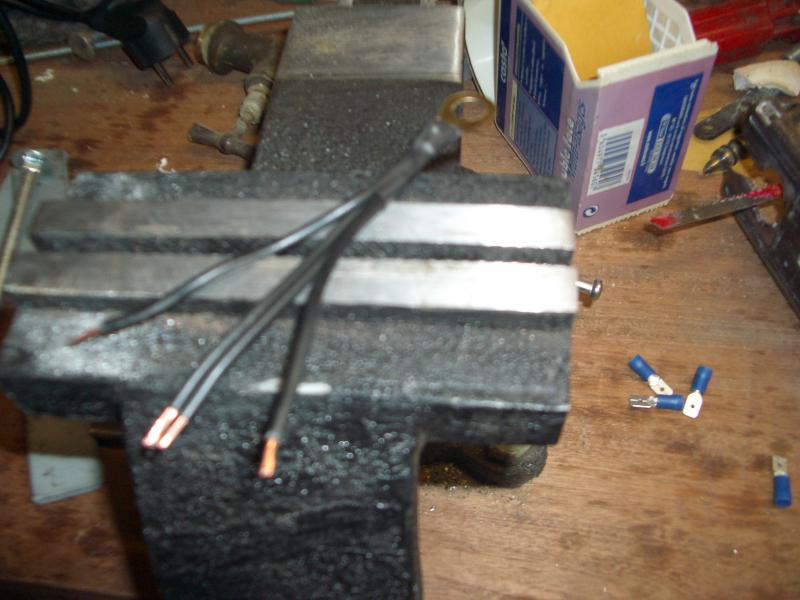

pour faire des nappes de masses , perso j'ai déjà utilisé des cosses de type batterie moto , ça doit faire 5mm de diametre , je prends 4 cables de 1.5mm , que je dénude , je rassemble les 4 sans les tordre trop dans la cosse , je serre bien la cosse , et je finis avec de l'etain et un chalumeau pour bien remplir la cosse , de la gaine thermo par dessus , et apres je peux mettre des cosses sur les autres bouts

(désolé c'est flou)

Dim 7 Jan - 23:54 (2018)
stefd30
Modérateur

Hors ligne

Inscrit le: 15 Sep 2013
Messages: 17 716
Localisation: Uzège
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
je préferre les soudures mais ca ca pourait t'aider
https://ixtem-moto.com/Fournitures-d-atelier/Rothewald/Connecteurs-de-deriv…
voir ca
https://www.autoelectricsupplies.fr/product/32/category/6

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite


Dernière édition par stefd30 le Lun 8 Jan - 00:29 (2018); édité 1 fois
Lun 8 Jan - 00:22 (2018)
Jerrycho
Sportster

Hors ligne

Inscrit le: 29 Juil 2017
Messages: 75
Localisation: Guipavas / Brest / BZH
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Hum, je vais voir pour les soudures.
Mais j'aimerais bien faire du démontable Smile

Pas mal le connecteur ! Je vais voir ça.

Que pensez-vous de ce type de connecteurs:
https://www.leroymerlin.fr/v3/p/produits/5-minibornes-automatiques-a-levier-0-08-a-4-mm2-5-entrees-rigide-souple-wago-e1500746890

Question bonus: vous avez un site pour commander des pièces OEM ?
Je cherche ces références:

43613-00 - Entretoise interne
68516-95 - support lampe unité de voyants
2325 - vis unité voyants
68513-95A - lentilles unité de voyants

Merci !
Lun 8 Jan - 00:29 (2018)
stefd30
Modérateur

Hors ligne

Inscrit le: 15 Sep 2013
Messages: 17 716
Localisation: Uzège
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
les wago en version étanche c'est pour les fils avec âme rigide donc ca conviendra pas et ceux là sont pas étanches

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite
Lun 8 Jan - 00:30 (2018)
alainb
Sportster de bronze

Hors ligne

Inscrit le: 21 Juil 2015
Messages: 533
Localisation: Agen
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
pour le demontable , ça m'etonnerai que tu demonte tes clignos 4 fois par semaine , et plus c'est demontable plus ça se demontera avec les vibrations Confused

pour les pieces oem , chez harley si t'en a un a coté de chez toi , autrement biker store m'avait dépanné de quelques pieces , vu qu'à l'epoque j'avais vraiment pas de concession proche de chez moi.
Lun 8 Jan - 00:41 (2018)
alainb
Sportster de bronze

Hors ligne

Inscrit le: 21 Juil 2015
Messages: 533
Localisation: Agen
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
autrement t'as ça en etanche :
https://www.classicautoelec.com/fr/163-connecteurs-étanches-série-15mm
Lun 8 Jan - 00:43 (2018)
Jerrycho
Sportster

Hors ligne

Inscrit le: 29 Juil 2017
Messages: 75
Localisation: Guipavas / Brest / BZH
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
@SteFD30, je vais trouver mon bonheur sur ton second lien ! Merci

@alainb, j'avais vu ces connecteurs, je vais peut-être faire avec.
Bien lu pour les soudures, c'est sûr que je ne les démonterais pas toutes les 4 semaines... brain working...
Ok pour les pièces en concession, mais j'ai peur des prix. J'ai trouvé cette liste sur un site anglais, 50 euros, mais ils ne livrent pas en Fr...
Lun 8 Jan - 09:39 (2018)
stefd30
Modérateur

Hors ligne

Inscrit le: 15 Sep 2013
Messages: 17 716
Localisation: Uzège
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Okay
pour tes pièces , voit avec Bundy de Bigtwincity en section pro sur le forum, il fait une remise spéciale fofo

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite
Lun 8 Jan - 09:57 (2018)
Jerrycho
Sportster

Hors ligne

Inscrit le: 29 Juil 2017
Messages: 75
Localisation: Guipavas / Brest / BZH
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
Merci pour le tuyau @stefd30, je le contacte via MP / Site bigtwin ou directement sur un topic ?
Lun 8 Jan - 10:03 (2018)
stefd30
Modérateur

Hors ligne

Inscrit le: 15 Sep 2013
Messages: 17 716
Localisation: Uzège
Masculin

Message Connecter 2 en 1 électrique Répondre en citant
par mp ou sur son post
http://www.forumsportster.com/t8369-nouveau-site-code-promo-rien-que-pour-v…

_________________
mon Ex Super CROSS Mon Ex 48

In DIY we Trust
Parfois je diverge, mais le plus souvent je dis Bite
Lun 8 Jan - 10:08 (2018)
