Support de plaque
Aller à la page: 1, 2, 3  >

Répondre au sujet    Forum Sportster Index du Forum » Technique » Accessoires et équipements Sujet précédent
Sujet suivant
Support de plaque
Auteur Message
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Voila

Si quelqu'un possede ce support de plaque ou équivalent (version non pyramidale), j'aurais aimé avoir les cotes de la partie support L x l (entouré en rouge, a priori c'est un carré) ainsi que les deux hauteurs afin de calculer l'angle.

Merci d'avance




Dim 12 Fév - 08:43 (2012)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Dim 12 Fév - 08:43 (2012)
hdmanillac
Administrateur

En ligne

Inscrit le: 13 Oct 2010
Messages: 20 140
Localisation: Gironde
Masculin

Message Support de plaque Répondre en citant
J'ai une plaque comme ça, la version non pyramidale. Pourquoi cette question vu qu'il y a des calles en caoutchouc livrées avec pour régler l'angle justement.

Question

_________________
Mon blog, clique ici This is good
Dim 12 Fév - 09:27 (2012)
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
En fait c'est la version non pyramidale qui m’intéresse mais pas trouvée de photo correct.

Je pense ne me servir que de la cale plate pour faire tampon. L'idée c'est de la fixer a l'envers en lieu et place de l’éclairage de plaque sur la bavette de l'Iron, car pas envie de percer le garde boue.

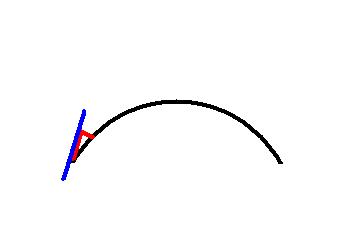

Montage sur GdB cale plate:

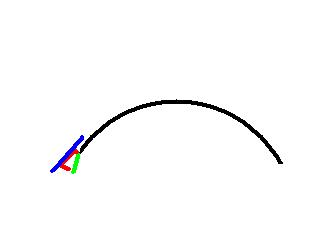

Montage sur bavette cale plate:



Les cote m’intéressent pour voir si ça passe en lieu et place de l’éclairage d'origine.

Après faut que je réfléchisse pour l’éclairage de plaque par dessus mais je pense qu'avec une barrette de LED ça doit le faire
Dim 12 Fév - 09:44 (2012)
hdmanillac
Administrateur

En ligne

Inscrit le: 13 Oct 2010
Messages: 20 140
Localisation: Gironde
Masculin

Message Support de plaque Répondre en citant
Je regarde ça d'ici midi...

Okay

_________________
Mon blog, clique ici This is good
Dim 12 Fév - 09:58 (2012)
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Merci Okay

je pense que l'ideal serait même de fabriquer un support de plaque plat et de le monter sur la cale caoutchouc incliné. Mais pour trouver la cale seule.....
Dim 12 Fév - 10:01 (2012)
Sportster78
Sportster de bronze

Hors ligne

Inscrit le: 23 Avr 2011
Messages: 424
Localisation: Yvelines
Masculin

Message Support de plaque Répondre en citant
J'ai la version non pyramidale mais avec une embase triangulaire et plus haute que sur ta photo (ref HD 60280-07), est ce que les côtes t'intéressent quand même?




_________________
XL 1200N Nightster
Dim 12 Fév - 10:24 (2012)
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Yes donne toujours,ca me donnera une autre idée.
 j'avais pas vu ce modele, mais le manque d'inclinaison risque de laisser la plaque trop droite.

A voir
Dim 12 Fév - 10:32 (2012)
hdmanillac
Administrateur

En ligne

Inscrit le: 13 Oct 2010
Messages: 20 140
Localisation: Gironde
Masculin

Message Support de plaque Répondre en citant
Le carré fait environ 52mm de coté.
En haut, entre la plaque et la cale 24mm et en bas entre la plaque et la cale 15mm.
Il faut rajouter l'encastrement que j'ai pas pu mesurer mais pour l'angle ça change rien.

Okay

_________________
Mon blog, clique ici This is good
Dim 12 Fév - 10:40 (2012)
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Merci a toi hdmanillac

J'ai plus qu'a descendre avec le metre ruban et mettre les neurones en route.

Va juste attendre un peu moins de fraicheur


Dim 12 Fév - 10:47 (2012)
Sportster78
Sportster de bronze

Hors ligne

Inscrit le: 23 Avr 2011
Messages: 424
Localisation: Yvelines
Masculin

Message Support de plaque Répondre en citant
sith161 a écrit:
Yes donne toujours,ca me donnera une autre idée.
 j'avais pas vu ce modele, mais le manque d'inclinaison risque de laisser la plaque trop droite.
A voir

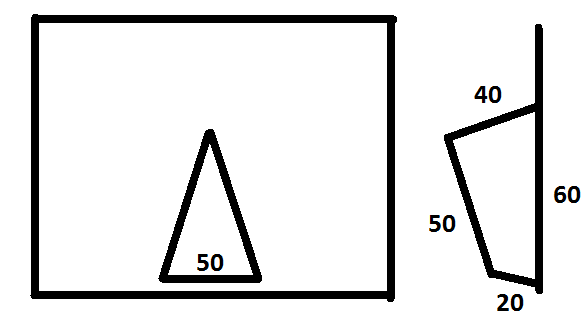

Et voilà Wink



_________________
XL 1200N Nightster
Dim 12 Fév - 11:50 (2012)
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Là, y'a du croquis Mr. Green

Merci a toi également Sportster78

Vais étudier les 2 systèmes, voire faire des gabarits pour le visuel, et commander après. Pis va falloir que je trouve le moyen de déchromer, voir de peindre par dessus.

Avec le tien monté a l'envers, la plaque sera plus basse sur la roue, avec l'autre, plus moitier moitier roue/GdB
Dim 12 Fév - 12:03 (2012)
Superman
Sportster d'Honneur

Hors ligne

Inscrit le: 24 Aoû 2011
Messages: 12 257
Localisation: West coast
Masculin

Message Support de plaque Répondre en citant
sith161 a écrit:
En fait c'est la version non pyramidale qui m’intéresse mais pas trouvée de photo correct.

Je pense ne me servir que de la cale plate pour faire tampon. L'idée c'est de la fixer a l'envers en lieu et place de l’éclairage de plaque sur la bavette de l'Iron, car pas envie de percer le garde boue.


Montage sur GdB cale plate:





Montage sur bavette cale plate:



Les cote m’intéressent pour voir si ça passe en lieu et place de l’éclairage d'origine.

Après faut que je réfléchisse pour l’éclairage de plaque par dessus mais je pense qu'avec une barrette de LED ça doit le faire


C'est bien plus sympa sur le garde-boue, quitte à le percer!

_________________
Dim 12 Fév - 20:21 (2012) Visiter le site web du posteur
Sith
Invité

Hors ligne




Message Support de plaque Répondre en citant
Yes

MAis j'me dis que si je change d'avis, ben j'me retrouve avec 3 trous dans le GdB, alors que la bavette, ben je peux encore la virer et passer en laterale.
Dim 12 Fév - 20:54 (2012)
Superman
Sportster d'Honneur

Hors ligne

Inscrit le: 24 Aoû 2011
Messages: 12 257
Localisation: West coast
Masculin

Message Support de plaque Répondre en citant
Je vais te faire une réponse de carrossier que je suis dans l'âme...

Des trous, ça se bouche et un garde-boue, ça se repeint!

_________________
Dim 12 Fév - 22:04 (2012) Visiter le site web du posteur
Sportster78
Sportster de bronze

Hors ligne

Inscrit le: 23 Avr 2011
Messages: 424
Localisation: Yvelines
Masculin

Message Support de plaque Répondre en citant
Voici 2 exemples si ça peut t'inspirer :
la première (la mienne) avec une embase haute et inclinée (celle de mon croquis) qui permet de redresser la plaque plus vers la verticale
la deuxième (un membre du forum je ne sais plus qui Rolling Eyes d'ailleurs j'aime beaucoup son brelon Okay ) avec une embase de faible hauteur montée sans entretoise qui permet à la plaque d'être plus "collée" au garde-boue





_________________
XL 1200N Nightster
Lun 13 Fév - 19:37 (2012)
