Un petit article à propos de la pompe à huile qui équipe nos Sporty EVO. C'est un extrait de la revue technique.

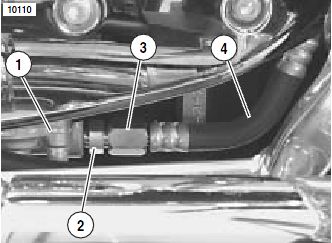

La pompe à huile (repère 1) est située à droite sous le carter inférieur du moteur à hauteur du silencieux avant. On l'aperçoit en regardant par dessous le silencieux avant.

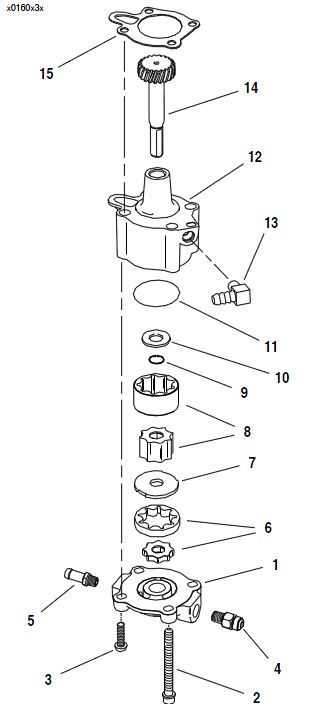

La pompe à huile est constituée de 2 rotors excentriques à engrenage sur le même arbre (repères 6 et 8). Elle ne nécessite pas d'entretien.



Le repère 8 est la pompe de retour vers le bac à huile. Le repère 6 est la pompe de distribution.

La pompe de retour (scavenge) a un débit légèrement supérieur à la pompe de distribution (feed) pour que le bas moteur ne s'engorge pas. D'ou le terme moteur à carter sec.

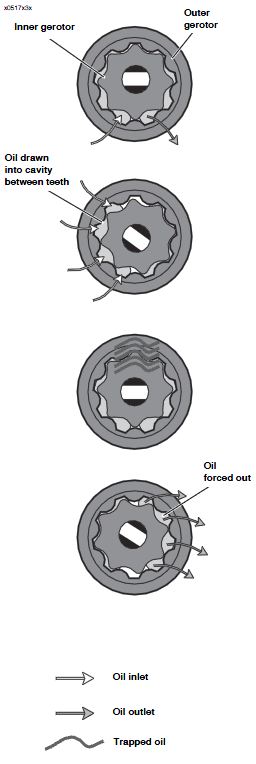

Le principe de fonctionnement est simple. L'axe de l'engrenage intérieur est excentré. Les dents des 2 pignons s'écartent en aspirant l'huile puis se rapprochent en refoulant l'huile. C'est donc une pompe volumétrique. Le débit dépend de la vitesse de rotation.



Il n'y a pas de régulation. Tout le débit de la pompe de distribution part sous pression dans le filtre à huile. Lors d'un démarrage à froid la pression d'huile sera supérieure à la pression normale et le débit un peu inférieur. Lorsque le moteur se rechauffe, l'huile devient moins visqueuse et la pression d'huile diminue.

Quand le régime moteur augmente, le volume d'huile qui circule augmente ainsi que la pression. Quand le régime moteur diminue, le volume d'huile distribué est moindre ainsi que la pression.

Un pressostat situé sous le filtre à huile (visible donc par la gauche) surveille la pression d'huile et commande le temoin lumineux en cas de manque de pression d'huile.

La pression d'huile se vérifie avec un mano à monter en lieu et place du pressostat. L'huile doit être à température normale soit 110°C. Pour cela, il faut rouler sur 32 km à 80km/h au moins.

A 2500rpm la pression varie entre 10 et 17 psi soit entre 0.689 et 1.172 bar.
Au ralenti (950-1050rpm) la pression varie entre 7 et 12 psi soit entre 0.483 et 0.827 bar.

Okay

@+ Fred.

_________________
Mon blog, clique ici This is good
Mar 21 Déc - 21:52 (2010)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mar 21 Déc - 21:52 (2010)
Madmax
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 22 978
Localisation: 69 dans les vignes
Masculin

Message La pompe à huile Répondre en citant
belle explication Okay

voila la bète




_________________


XL 883 LOW 2006 carbu-fatboy 2000 carbu
Cul d'acier Long Ride N°3 -Speed-Tricard #4: ************
This is good
Mon 48'ster
Maxster II
Mar 21 Déc - 22:25 (2010)
steph
Sportster de bronze

Hors ligne

Inscrit le: 13 Oct 2011
Messages: 170
Localisation: gard
Masculin

Message mano pression d'huile Répondre en citant
Salut Fred, par hazard sais tu si il est possible d'instaler un mano de pression d'huile sur le sportst' si oui, ou et
comment et est ce utile?
Merci
Ven 4 Jan - 21:17 (2013)
Balthazar
Sportster de Platine

Hors ligne

Inscrit le: 22 Juil 2011
Messages: 27 587
Localisation: Tolosa
Masculin

Message La pompe à huile Répondre en citant
Nouveau record!

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Sam 5 Jan - 02:50 (2013)
hdmanillac
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 20 145
Localisation: Gironde
Masculin

Message La pompe à huile Répondre en citant
Franchement, je vois pas trop l'intérêt à part pour faire joli.

Okay

Effectivement, joli record de

_________________
Mon blog, clique ici This is good
Sam 5 Jan - 08:40 (2013)
steph
Sportster de bronze

Hors ligne

Inscrit le: 13 Oct 2011
Messages: 170
Localisation: gard
Masculin

Message La pompe à huile Répondre en citant
ok, bon c'était juste pour avoir une idée de la pression quand le moteur chauffé un peu l'orsqu' on était en ville et surveiller la pression d'huile
ne me semble pas inutile.
Sam 5 Jan - 09:00 (2013)
hdmanillac
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 20 145
Localisation: Gironde
Masculin

Message La pompe à huile Répondre en citant
Nos moteurs sont montés sur roulement. Y'a pas besoin de pression. Juste du débit pour refroidir le tout.

Et plus l'huile est chaude moins y'a de pression.

Okay

_________________
Mon blog, clique ici This is good
Sam 5 Jan - 09:15 (2013)
Tozaure
Sportster d'or

Hors ligne

Inscrit le: 11 Nov 2011
Messages: 3 781
Localisation: Vernon (Eure)
Masculin

Message La pompe à huile Répondre en citant
Et puis pour signaler un manque de pression il y a le temoin de pression d'huile.

_________________
883R 2010 stock, leurres Nightrider x14ied, filtre à air Rough Crafts, NGK Iridium
Sam 5 Jan - 09:19 (2013)
steph
Sportster de bronze

Hors ligne

Inscrit le: 13 Oct 2011
Messages: 170
Localisation: gard
Masculin

Message La pompe à huile Répondre en citant
ok , maintenant je comprend... Laughing
Sam 5 Jan - 09:22 (2013)
eagle52
Sportster de bronze

Hors ligne

Inscrit le: 18 Oct 2010
Messages: 685
Localisation: 52 Hte-Marne Saint-Dizier
Masculin

Message La pompe à huile Répondre en citant
hdmanillac a écrit:
Nos moteurs sont montés sur roulement. Y'a pas besoin de pression. Juste du débit pour refroidir le tout.

Et plus l'huile est chaude moins y'a de pression.

Okay


Salut ,
@fred : sans vouloir te contrarier , la pression y en faut quand meme pour alimenter les poussoirs hydrauliques et faire monter l'huile dans le haut moteur Embarassed
eagle A+

_________________
Sam 5 Jan - 09:31 (2013) Skype
Balthazar
Sportster de Platine

Hors ligne

Inscrit le: 22 Juil 2011
Messages: 27 587
Localisation: Tolosa
Masculin

Message La pompe à huile Répondre en citant
Ouais, mais pour ça, en ça de soucis, il y a le voyant... Wink

_________________

Stage 1.5 (Sorcier Pépito Inside)
- Fuck the stock !
Sam 5 Jan - 11:29 (2013)
phenri
Sportster d'Honneur

Hors ligne

Inscrit le: 17 Oct 2010
Messages: 4 525
Localisation: België
Masculin

Message La pompe à huile Répondre en citant
Intéressant post. Sinon, pour ce qui est du voyant, j'ai toujours lu que quand il s'allumait c'était déjà trop tard Smile
Sam 5 Jan - 12:26 (2013)
Asphalt Trooper
Sportster de bronze

Hors ligne

Inscrit le: 06 Oct 2011
Messages: 604
Localisation: Strasbourg
Masculin

Message La pompe à huile Répondre en citant
Pour avoir eu un allumage du voyant en question, je peux vous dire que ça s'est produit quand c'était vide de chez vide question huile! Donc dès l'allumage, coupure illico du moteur (en roulant d'ailleurs) et attente du pote avec son bidon d'huile!
Et pour revenir à la première question, c'est pas un souci pour installer un mano, il y'a des kits avec tout ce qu'il faut: le mano, durite et le té qui se raccordera sous le filtre à huile, avec le manocontact.

_________________
Celui qui pille avec un petit vaisseau se nomme pirate ; celui qui pille avec un grand navire s'appelle conquérant

http://www.forumsportster.com/t3683-Mon-Bobster.htm?start=375
Sam 5 Jan - 13:35 (2013)
steph
Sportster de bronze

Hors ligne

Inscrit le: 13 Oct 2011
Messages: 170
Localisation: gard
Masculin

Message La pompe à huile Répondre en citant
ha ! ben voilà la reponse que je cherché! merci c'est cool j'ai regarder un peu sur les differents fournisseur
et pas grand chose pour les sports d'apres 2007...
Pour moi ca me semble pas inutile ce foutu mano vu que sur pas mal de becanes, elles en ont un d'origine
meme si le sportster est peut etre un peu different! bref je suis pas mecano! je prend le maximum de rens
pour la bonne santé de mon moulin...
Merçi pour tous les conseilles!
Sam 5 Jan - 14:24 (2013)
Asphalt Trooper
Sportster de bronze

Hors ligne

Inscrit le: 06 Oct 2011
Messages: 604
Localisation: Strasbourg
Masculin

Message La pompe à huile Répondre en citant
Effectivement, j'ai maté et j'ai pas trouvé grand chose pour ton modèle... Rolling Eyes

_________________
Celui qui pille avec un petit vaisseau se nomme pirate ; celui qui pille avec un grand navire s'appelle conquérant

http://www.forumsportster.com/t3683-Mon-Bobster.htm?start=375
Sam 5 Jan - 15:41 (2013)
