Nouveaux clignos led, nouveaux problèmes.


Ce sujet est verrouillé; vous ne pouvez pas éditer les messages ou faire de réponses.    Forum Sportster Index du Forum » Technique » Electricité et électronique Sujet précédent
Sujet suivant
Nouveaux clignos led, nouveaux problèmes.
Auteur Message
Ironfalcon
Sportster de bronze

Hors ligne

Inscrit le: 18 Mai 2011
Messages: 304
Localisation: Paris
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Salut à tous je me suis trouvé des cligno avant LED sympa 12V 1.2w Okay

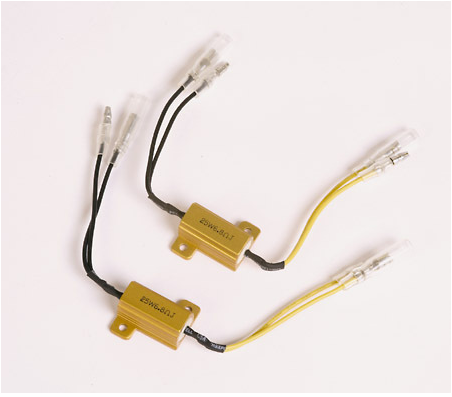

j'ai donc pris via le même marchant 2 resistances 25W (ceux sur la photo) :


seulement voilà je suis un peu en galère pour les connecter à mon cable d'origine pour chaque cligno, je m'explique (je vais prendre le cas pour 1 cligno) Mr. Green

Le cligno LED à deux fils : un bleu et un vert tous les deux avec une cosse mâle, avec une pile 9v j'ai déterminé le le cable vert c'est le - et le bleu c'est le +.

Seulement voilà je ne suis pas du tout habitué à des resitances bobinées comme celle là ou il y a 4 fils.... d'un coté de la resitance il y a deux fils noirs avec une cosse male et une cosse femelle. De l'autre coté deux fils jaunes avec une cosse mâle et une cosse femelle.

Dans tous les cas je vais virer les cosses et ressouder le tout au propre avec gaine thermo, je voudrais juste de l'aide sur quoi brancher sur quoi. Sad Sad Mes vieux souvenirs de classe techno en 4ème B me disent que normalement en serie une résitance se met n'importe ou sur un circuit, du coup je ne comprends pas pourquoi 4fils pour une resitance, pour un cligno.

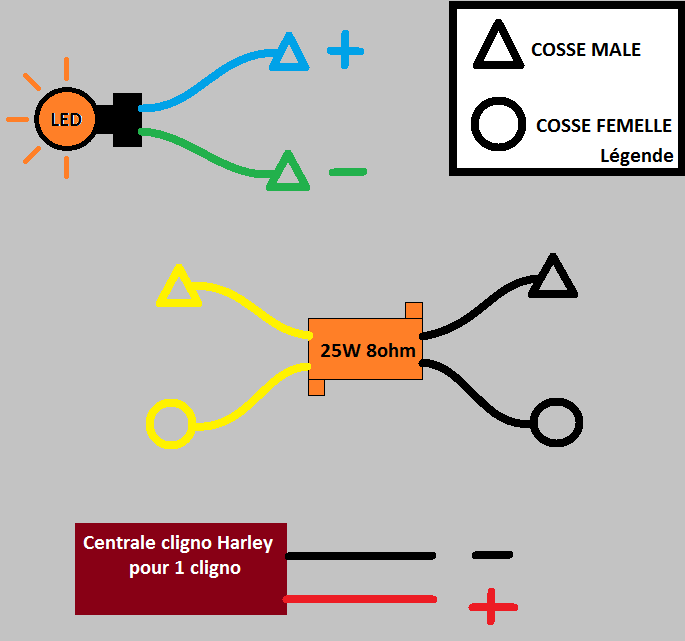

J'ai fait un petit dessin comme j'aime bien faire pour poser mon problème, car j'ai pas pu prendre de photos :


_________________
oh ! ... pas encore de signature avec ma bécane ...
Ven 3 Aoû - 22:33 (2012)
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Ven 3 Aoû - 22:33 (2012)
Baduk
Sportster d'argent

En ligne

Inscrit le: 13 Nov 2010
Messages: 1 032
Localisation: Bordeaux
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Je ne voudrais pas te mettre en erreur mais les il n'y a pas de polarité avec les led

_________________
Sam 4 Aoû - 15:58 (2012)
Ironfalcon
Sportster de bronze

Hors ligne

Inscrit le: 18 Mai 2011
Messages: 304
Localisation: Paris
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Baduk a écrit:
Je ne voudrais pas te mettre en erreur mais les il n'y a pas de polarité avec les led


le courant ne pâsse que dans un sens dans une led non ? sinon la led bloc le courant, quand je teste avec une pile le cligno ne s'allume que quand le - est sur le fil vert et le + sur le file bleu, si on inverse, les leds ne s'allume pas.

_________________
oh ! ... pas encore de signature avec ma bécane ...
Sam 4 Aoû - 17:38 (2012)
Sportster78
Sportster de bronze

Hors ligne

Inscrit le: 23 Avr 2011
Messages: 424
Localisation: Yvelines
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Salut,
Tout d'abord je confirme qu'il y a bien une polarité pour les LED.
Ensuite la résistance se met en parallèle des clignos, c'est pour ça que tu as 4 fils :
2 à relier vers la centrale (1 jaune + 1 noir)
2 à relier aux fils du cligno (1 jaune + 1 noir)
Dernière précision : les résistances n'ont pas de polarité
Okay

_________________
XL 1200N Nightster
Sam 4 Aoû - 20:26 (2012)
Ironfalcon
Sportster de bronze

Hors ligne

Inscrit le: 18 Mai 2011
Messages: 304
Localisation: Paris
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Sportster78 a écrit:
Salut,
Tout d'abord je confirme qu'il y a bien une polarité pour les LED.
Ensuite la résistance se met en parallèle des clignos, c'est pour ça que tu as 4 fils :
2 à relier vers la centrale (1 jaune + 1 noir)
2 à relier aux fils du cligno (1 jaune + 1 noir)
Dernière précision : les résistances n'ont pas de polarité
Okay


Je me disait bien =)

Sinon merci pour le tips donc oui en gros je prend un noir pour le - de la central, l'autre fil noir pour le - du cligno et les jaune pour les + (j(essaye de garder le noir pour le -, pour eviter de me perdre, mais je pourrais tres bien utiliser les jaunes pour le -)

Ca me paraissait étrange dans le sens ou les fils de même couleur sont du même coté (voir photo) j'avoue, j'aurais préféré un noir et un jaune de chaque coté de la resitance pour poser la resitance dans la longueur.

Merci encore je vais essayer ca demain =)

_________________
oh ! ... pas encore de signature avec ma bécane ...
Sam 4 Aoû - 23:56 (2012)
Madmax
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 22 978
Localisation: 69 dans les vignes
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
tiens nous au courant

_________________


XL 883 LOW 2006 carbu-fatboy 2000 carbu
Cul d'acier Long Ride N°3 -Speed-Tricard #4: ************
This is good
Mon 48'ster
Maxster II
Dim 5 Aoû - 08:26 (2012)
Darkvenus
Sportster d'Honneur

Hors ligne

Inscrit le: 23 Jan 2011
Messages: 4 742
Localisation: Vaucluse
Féminin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
j'ai mis les même pour la mienne.
J'ai galéré pour les cacher et les souder, mais c'est bien ça : http://sportster.xooit.com/t3772-Kit-relocalisation-clignotants-avant-Forks…



_________________
http://www.forumsportster.com/t890-Harleyette-petit-nightster-bi-colore.htm
Dim 5 Aoû - 09:32 (2012)
Madmax
Administrateur

Hors ligne

Inscrit le: 13 Oct 2010
Messages: 22 978
Localisation: 69 dans les vignes
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Okay

_________________


XL 883 LOW 2006 carbu-fatboy 2000 carbu
Cul d'acier Long Ride N°3 -Speed-Tricard #4: ************
This is good
Mon 48'ster
Maxster II
Dim 5 Aoû - 09:42 (2012)
Ironfalcon
Sportster de bronze

Hors ligne

Inscrit le: 18 Mai 2011
Messages: 304
Localisation: Paris
Masculin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
Okay Okay

Je prendrais des tofs, mais je pense faire ca la semaine prochaine, j'ai plus de cache cable ni de gaine thermo, faut que j'aille faire deux trois courses.

Je pense mettre les resitances a coté de la centrale sous la selle, ou, un coup de dremel sur les pattes et faire longer les cables le long de la resitance et emballer le tout dans de la gaine thermo, car comme je le disais et comme DarkVenus le montre parfaitement sur la photo, la resitance n'est complétement pas faite pour se cacher facilement.

_________________
oh ! ... pas encore de signature avec ma bécane ...
Dim 5 Aoû - 13:17 (2012)
Darkvenus
Sportster d'Honneur

Hors ligne

Inscrit le: 23 Jan 2011
Messages: 4 742
Localisation: Vaucluse
Féminin

Message Nouveaux clignos led, nouveaux problèmes. Répondre en citant
non surtout que moi j'ai coupé les câbles devant, et donc j'ai collé et peint en noir les résistances sur le devant : petit échec Sad

_________________
http://www.forumsportster.com/t890-Harleyette-petit-nightster-bi-colore.htm
Dim 5 Aoû - 13:31 (2012)
